Arbeiten mit Versatzkorrektur (VCI)

I. Toolfenster Versatzkorrektur (VCI) öffnen und Eintrag im lokalen Strickelement auswählen und ändern:

Steuerspalte Versatz-Korrektur (VCI) wird angezeigt.

1: Mit Doppelklick das lokale Strickelement Zopf 3x3 öffnen.

2: In der Multifunktionsleiste Start bei Toolfenster das Auswahlmenü öffnen und Musterparameter auswählen.
- oder -
Direkt unter Parameter das Symbol Musterparameter klicken.

Toolfenster Musterparameter erscheint.

3: Registerkarte Standard auswählen.

4: Gewünschten Versatzkorrektur-Index in Spalte auswählen und im Strickelement in die Steuerspalte der Technikreihen Umhängen eintragen.

Auswahlmöglichkeiten in der Symbolleiste

	Auswahl des Standardwertes zum Eintrag in die Steuerspalte
	Löschen eines Eintrags in der Steuerspalte
	Musterbezogene Werte einblenden
	Musterbezogene Werte ausblenden

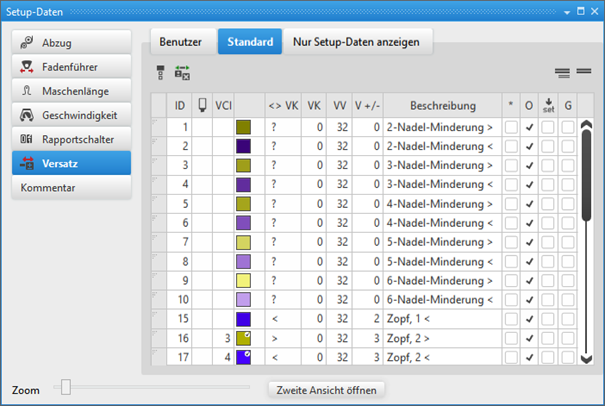

Bezeichnungen der Spalten im Toolfenster Versatzkorrektur (VCI)

Spalte	Anzeige		Einstellbereich
ID / IDv / ID^	Fortlaufende Nummerierung und Sortieren der Einträge
	Auswahl der Geschwindigkeit zum Eintragen in die Steuerspalte
VCI	Index für die indirekte Zuweisung der Versatzkorrektur		VCIn n= 1-50
Farbe	Anzeige der Farben zum Eintrag in die Steuerspalten
	Spalte wird nur in Registerkarte Benutzer angezeigt
		In Registerkarte Benutzer neu hinzugefügte Zeilen (Einträge)
		Versatzkorrektur-Index aus Registerkarte Standard (Einträge aus Strickelementen von STOLL)
<> VK	Richtung der Versatzkorrektur VKn>m Versatzkorrektur nach rechts VKn<m Versatzkorrektur nach links		n = A – Z < = nach links > = nach rechts
VK	Versatzkorrekturwert		m = 0 -10, ? ? = Wert undefiniert (zur Einstellung an der MC) m = 0: keine Korrektur
VV	Versatzgeschwindigkeit		VV = n n = 1-32
V +/-	Überversatz V+n Versatz geht um Wert n weiter und gleich wieder zurück V-n Versatz geht um Wert n in Gegenrichtung und dann in Versatzposition		V+/- n n = 1-24

Spalte	Anzeige
Beschreibung	Kommentar zur Verwendung des Eintrags
*		Eintrag wird nicht als Favorit definiert, d.h. der Eintrag steht nur in der Tabelle Standard zur Auswahl.
*		Eintrag wird als Favorit definiert, d.h. der Eintrag steht in der Tabelle Benutzer oder direkt im Kontextmenü in den Steuerspalten zur Auswahl.
O		Wert kann durch Eintrag aus einer anderen Tabelle nicht überschrieben (Overwrite) werden.
O		Wert kann durch Eintrag aus einer anderen Tabelle überschrieben (Overwrite) werden. (Standard)
		Eintrag wird nicht in die Setup-Daten übernommen : Alle im Muster verwendeten Einträge werden standardmäßig in Setup übernommen.
		Eintrag wird in die Setup-Daten übernommen. : Somit können zusätzliche Einträge in die Setup-Daten übernommen werden, welche nicht im Muster verwendet sind.
G		Alle Angaben in der Tabelle Standard / Benutzer sind STOLL-Vorgaben (STOLL-Template) Änderungen in der Tabelle sind nur projektbezogen! : Beim Anlegen eines neuen Muster-Projekts wird das STOLL-Template verwendet.
G		Diese Angaben in der Tabelle Standard / Benutzer sind nun Benutzer-Vorgaben (User-Template) Änderungen in der Tabelle werden im Benutzer-Template für nachfolgende Projekte abgespeichert. : Beim Anlegen eines neuen Muster-Projekts wird das User-Template verwendet.

Weitere Versatzbefehle werden entsprechend dem verwendeten Maschinentyp angezeigt.
