Form als Linienschnitt im Muster-Projekt erstellen

Toolfenster Schnitte öffnen:

    1
    In der Multifunktionsleiste Start unter Toolfenster das Toolfenster Schnitte auswählen.
  1. Im Toolfenster werden die bestehenden Schnitte des Muster-Projekts angezeigt.
    2. 2
    Cursor im Toolfenster platzieren und mit RMT das Kontextmenü öffnen.
    3
    Im Kontextmenü Neuen Schnitt in Größe M erstellen… auswählen.
  2. Der Dialog Neuer Linienschnitt wird geöffnet.
    3. 4
    Gewünschtes Eingabeformat auswählen.
    5
    Mit Taste OK bestätigen.
  3. Neuer Linienschnitt (Grundschnitt) wird im Toolfenster Schnitte und in einem neuen Dokumentfenster Neuer Schnitt xx [Größe x] grafisch als Rechteck angezeigt.

: Es werden für die Schnittkanten des Linienschnitts Standard-Attribute verwendet.

    6
    Zur Erstellung eines Linienschnittes aus dem angezeigten Rechteck in der Multifunktionsleiste unter Eigenschaften die Taste Linientabelle klicken.
    - oder -
    Im Dokumentfenster die angezeigte Grafik verwenden.
    7
    Gewünschte Schnittlinien erstellen.
    8
    Den Schnittlinien die gewünschten Attribute zuordnen.

: Es ist beliebig mit welcher Methode Sie arbeiten, da immer beide Ansichten gegenseitig angepasst werden.

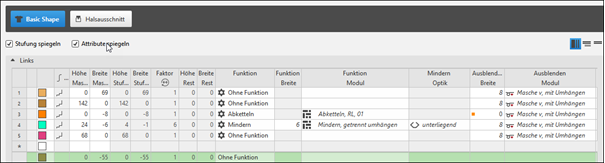

Grundschnitt: Vorderteil – Abketteln am Armausschnitt

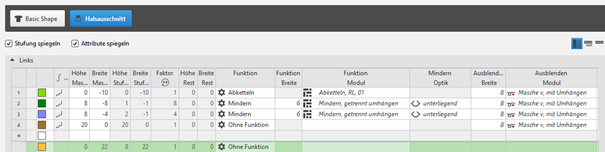

Schnittelement: Halsausschnitt symmetrisch - Rundhals

Platzierung des Strickelements Start, V-Ausschnitt anpassen

    1
    Gewünschte Schnittlinie selektieren.
    2
    Mit Linieneigenschaften das Toolfenster öffnen.
    3
    In der Rubrik Markierungen unter X und Y die Positionierung des Strickelements Start, V-Ausschnitt ändern.
    4
    Gegebenenfalls noch weitere Änderungen vornehmen.
  1. Das Strickelement wird an der Schnittlinie links (Endpunkt) platziert, da das Abketteln von links nach rechts gearbeitet werden soll.

1

Positionierung des Strickelements Start-V-Ausschnitt, Masche v-v bei

  • X – Wert: 0
  • Y – Wert: 0
  • Ausrichtung: Links oben – linke obere Ecke

: Das Strickelement ist bei aufgelegtem Schnitt im Muster nicht sichtbar wegen dem Formsymbol Abketteln .

2

Positionierung des Strickelements Start-V-Ausschnitt, Masche v-v bei

  • X – Wert: 0
  • Y – Wert: -1
  • Ausrichtung: Links oben

3

Positionierung des Strickelements Start-V-Ausschnitt, Masche v-v bei

  • X – Wert: -11
  • Y – Wert: -1
  • Ausrichtung: Links oben

Platzierung des Strickelements Start, V-Ausschnitt anpassen

    1

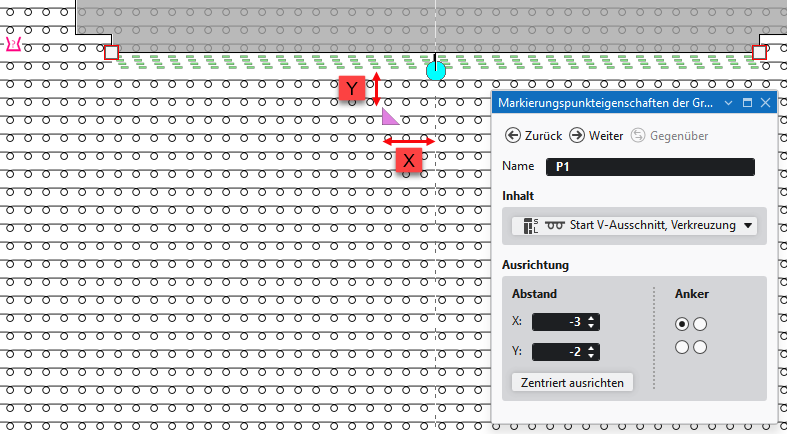

    Markierungspunkt am Start des Ausschnitts anklicken.
    In Menüleiste Schnittbearbeitung -> Gruppe Eigenschaften das Toolfenster Markierungspunkt-Eigenschaften öffnen.
    - oder -
    Auf dem Markierungspunkt mit RMT das Kontextmenü öffnen und Markierungspunkt-Eigenschaften anklicken.
    2
    In der Rubrik Ausrichtung unter X und Y die Positionierung des Strickelements Start, V-Ausschnitt ändern.
    Die Werte X und Y bestimmen den Abstand vom Markierungspunkt zum definierten Anker im Strickelement.
    X: Ein positiver Wert verschiebt das Strickelement nach rechts und ein negativer Wert nach links.
    Y: Ein positiver Wert verschiebt das Strickelement nach oben und ein negativer Wert nach unten.

Das Strickelement wird an der Schnittlinie links (Endpunkt) platziert, da das Abketteln von links nach rechts gearbeitet werden soll.
