Vertikale und / oder horizontale Kontrollbemaßung erstellen

Die Kontrollbemaßung dient der Kontrolle oder zum Messen von Höhen und / oder Breiten in Maschen und Zentimetern / Zoll.

: Die Angaben in Zentimeter oder Zoll sind abhängig von der vorgegebenen Maschendichte.

Maschendichte definieren und zuordnen:

  1. Ein Grundschnitt mit allen gewünschten Schnittelementen ist erstellt.
  2. Die Registerkarte Schnitte wird angezeigt.
    1
    Schnitt selektieren.
  1. Linienschnitt (Grundschnitt) wird im Dokumentfenster Neuer Schnitt xx [Größe x] grafisch angezeigt.
    2. 2
    In der Multifunktionsleiste Schnittbearbeitung -> Parameter -> Taste Maschendichte anklicken.

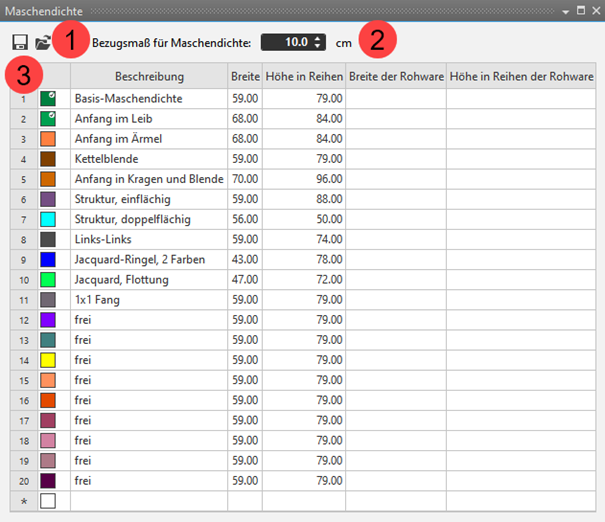

  1. Toolfenster Maschendichte wird geöffnet.

: Standardmäßig wird bei einem neuen Muster-Projekt immer die STOLL Standardtabelle verwendet. Diese ist für alle Größen und Schnitte gültig.

1

Eigens erstellte Maschendichten-Tabelle des aktiven Muster-Projekts als *.sdtpl-Datei speichern.

Laden einer gespeicherten Maschendichten-Tabelle

2

Anzeige des Bezugsmaß für die angegebenen Maschendichten in der Tabelle

:

  • Startfenster -> Optionen -> Bemaßungsschnitt -> Maßeinheiten-
  • Toolfenster Konfiguration -> Alle Schnitte -> Maßeinheiten

3

1. Spalte

Fortlaufende Zeilennummerierung

2. Spalte

Zuordnung einer Farbe zur Unterscheidung der verschiedenen Maschendichten

3. Spalte

Beschreibung zur Verwendung der Maschendichten

Breite

Anzahl Maschen in der Breite bezogen auf das gewählte Bezugsmaß

Höhe in Reihen

Anzahl der Maschenreihen bezogen auf das gewählte Bezugsmaß

Breite der Rohware

Information zur Anzahl Maschen in der Breite bezogen auf das gewählte Bezugsmaß in der Rohware (nicht ausgerüstete Ware)

Werte werden nicht angezeigt oder haben Einfluss bei der Kontrollbemaßung

Höhe in Reihen der Rohware

Information zur Anzahl der Maschenreihen bezogen auf das gewählte Bezugsmaß in der Rohware (nicht ausgerüstete Ware)

Werte werden nicht angezeigt oder haben Einfluss bei der Kontrollbemaßung

    3
    Bestehenden Eintrag in der Tabelle ändern.
    - oder -
    Werte einem mit frei gekennzeichneten Eintrag zuordnen.
    - oder -
    Neuen Eintrag in der Tabelle hinzufügen.
    4
    Im Toolfenster Strickelemente die Registerkarte Schnitte auswählen.
  1. Im Toolfenster werden die bestehenden Schnitte des Muster-Projekts angezeigt.
    2. 5
    Gewünschten Schnitt selektieren.
    6
    Im Kontextmenü Eigenschaften auswählen.
  2. Dialog Schnitt-Eigenschaften wird angezeigt.
    3. 7
    Unter Vorgaben für die Garnberechnung bei Maschendichte im Muster den gewünschten Eintrag aus der Tabelle zuordnen.
  1. Die gewählte Maschendichte wird bei der Konrollbemaßung zur Berechnung in Zentimeter / Zoll herangezogen.

: Die Zuordnung einer Maschendichte kann für jeden Schnitt unterschiedlich sein.

Vertikale / horizontale Kontrollbemaßung einfügen:

  1. Ein Grundschnitt mit allen gewünschten Schnittelementen ist erstellt.
  2. Gewünschte Maschendichte ist dem Grundschnitt zugeordnet.
    1
    Cursor auf einem Schnittlinienpunkt (Ausgangspunkt) positionieren.
    2
    Mit RMT das Kontextmenü öffnen -> Horizontale Kontrollbemaßung hinzufügen
    - oder -
    Vertikale Kontrollbemaßung hinzufügen auswählen.
    3
    Cursor auf den Schnittlinienpunkt (Endpunkt) positionieren.
    4
    Mit LMT bestätigen.
  1. Die horizontale / vertikale Kontrollbemaßung wird im Dokumentfenster bei aktiver Taste in der Statusleiste angezeigt.
    2. 5
    Zum Positionieren der Kontrollbemaßungslinie mit gedrückter LMT die Linie bewegen.
