Form als Linienschnitt im Muster-Projekt erstellen

Toolfenster Schnitte öffnen:

1: In der Multifunktionsleiste Start unter Toolfenster das Toolfenster Schnitte auswählen.

Im Toolfenster werden die bestehenden Schnitte des Muster-Projekts angezeigt.

2: Cursor im Toolfenster platzieren und Kontextmenü öffnen.

3: Im Kontextmenü Neuen Schnitt in Größe M erstellen… auswählen.

Der Dialog Neuer Linienschnitt wird geöffnet.

4: Gewünschtes Eingabeformat auswählen.

5: Mit Taste OK bestätigen.

Neuer Linienschnitt (Grundschnitt) wird im Toolfenster Schnitte und in einem neuen Dokumentfenster Neuer Schnitt xx [Größe x] grafisch als Rechteck angezeigt.
: Die Standard-Attribute werden für die Schnittkanten des Linienschnitts verwendet.

6: Zur Erstellung eines Linienschnittes aus dem angezeigten Rechteck in der Multifunktionsleiste unter Eigenschaften die Taste Linientabelle klicken.
- oder -
Im Dokumentfenster die angezeigte Grafik verwenden.

7: Gewünschte Schnittlinien erstellen.

8: Den Schnittlinien die gewünschten Attribute zuordnen.

: Es ist beliebig mit welcher Methode Sie arbeiten, da immer beide Ansichten gegenseitig angepasst werden.

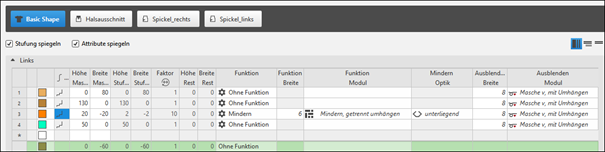

Grundschnitt: Vorderteil

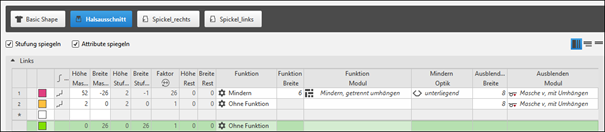

Schnittelement-Typ: Halsausschnitt symmetrisch

Platzierung des Strickelements Start, V-Ausschnitt anpassen:

In der Linientabelle

Linie in Tabelle selektieren.
Mit Taste Linieneigenschaften Toolfenster öffnen und gewünschte Eingaben vornehmen.

im Dokumentfenster

Cursor auf einer Linie der angezeigten Grafik positionieren und Kontextmenü öffnen.
Linieneigenschaften auswählen und im Toolfenster gewünschte Eingaben vornehmen.

1: Gewünschte Schnittlinie selektieren.

2: Mit Linieneigenschaften das Toolfenster öffnen.

3: In der Rubrik Markierungen unter X und Y die Positionierung des Strickelements Start, V-Ausschnitt ändern.

4: Gegebenenfalls noch weitere Änderungen vornehmen.

Das Strickelement wird an der Schnittlinie links (Endpunkt) platziert, da das Abketteln von links nach rechts gearbeitet werden soll.

Schnittelemente für die Spickel der linken und rechten Schulter erstellen:

In der Linientabelle

Cursor in den Anzeigebereich der Linientabelle positionieren.
Kontextmenü Neues Schnittelement hinzufügen -> Spickel -> Asymmetrisch aufrufen.

Im Dokumentfenster

Cursor innerhalb des Grundschnitts platzieren.
Kontextmenü Neues Schnittelement hinzufügen -> Spickel -> Asymmetrisch aufrufen.

1: Linien des erstellten Schnittelements in der Linientabelleöffnen, um Vorgaben zur Linie zu definieren.
- oder -
Linie mit Doppelklick auf die gewünschte Schnittlinie öffnen.

2: Werte für Spickel eingeben.

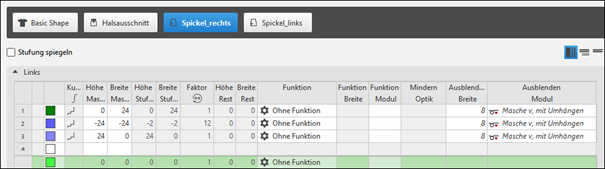

Schnittelement-Typ Spickel für die rechte Schulterseite

3: Das Schnittelement selektieren.
Kontextmenü Duplizieren aufrufen.

4: Anschließend das Schnittelement spiegeln.
Kontextmenü Vertikal umdrehen aufrufen.

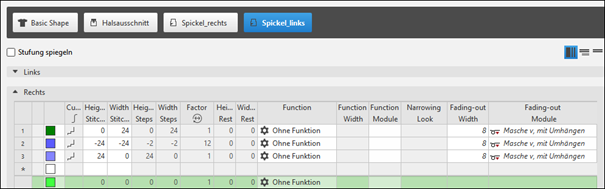

Schnittelement-Typ Spickel für die linke Schulterseite

Schnittelemente Spickel neu verankern:

Grundschnitt mit den Schnittelementen Spickel links und rechts ist erstellt.

1: Schnittelement Spickel rechts selektieren.

Linie mit den Ankern wird angezeigt.

2: Gewünschten Anker mit gedrückter LMT an den Cursor nehmen.

3: Cursor mit gedrückter LMT zu einem anderen Schnittlinienpunkt bewegen.

4: LMT loslassen.

Schnittelement ist mit diesem Schnittlinienpunkt verankert.

5: Mit Doppelklick im selektierten Schnittelement das Eingabefenster öffnen.
- oder -
Mit Doppelklick auf der Koordinatenanzeige das Eingabefenster öffnen.

6: Eventuell die Koordinaten für Abstand X und / oder Abstand Y ändern.

Das Schnittelement ist korrekt verankert und sitzt an der richtigen Position.
