Markierungen für mehrstufige Zunahme und mehrstufig Mindern bearbeiten

Markierungen für mehrstufige Zunahme / mehrstufig Mindern ändern:

  1. Schnitt ist als Linienschnitt erstellt.
  2. Schnittlinie mit der Zuordnung unter Funktion von Mehrstufig Zunehmen oder Mehrstufig Mindern ist vorhanden.
    1
    Schnittlinie mit Funktion Mehrstufig Zunehmen oder Mehrstufig Mindern im Dokumentfenster Neuer Schnitt xx [Größe M] selektieren.
    2
    Kontextmenü öffnen.
    3
    Linieneigenschaften: auswählen.
  1. Toolfenster Linieneigenschaften wird geöffnet.
    2. 4
    In der Rubrik Mehrstufig Zunehmen / Mehrstufig Mindern die Taste Abstände… drücken.

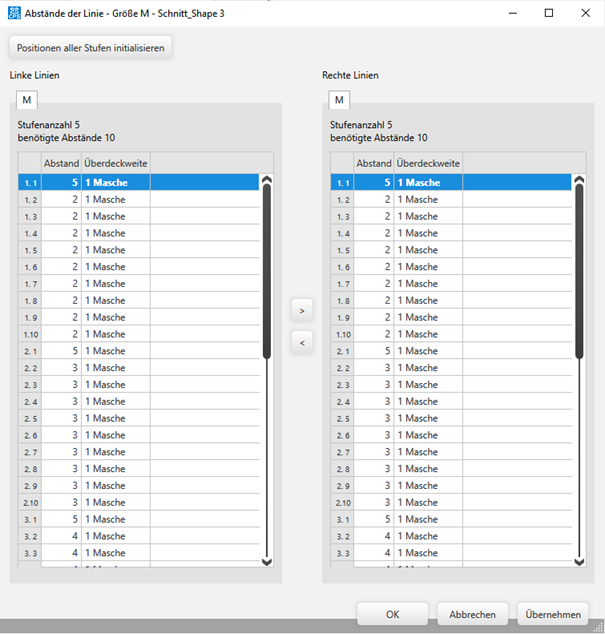

  2. Dialog Abstände der Linie mit Angabe von jeder Stufe (Stufenanzahl ) in der angegebenen Stufenbreite (benötigte Abstände ) erscheint.
    4. 5
    In der Tabelle die Werte symmetrisch / asymmetrisch ändern.
    6
    Änderungen mit Übernehmen bestätigen.
    - oder -
    Dialog mit OK schließen.
  1. Die Positionen der Symbole für Mehrstufige Zunahme werden im Schnitt angezeigt.

: Die Symbole für Mehrstufige Zunahme oder für Mehrstufiges Mindern können nicht manuell positioniert werden.
