Ejemplo: Módulo de estructura con puntos de conexión sin repetición

Propiedades:

Crear módulo de estructura con puntos de conexión sin repetición:

    1
    Con Nuevo elemento de tisaje abrir el diálogo Nuevo elemento de tisaje.
    - o -
    En la ventana de herramientas Elementos de tisaje / pestaña Elementos de tisaje seleccionar Crear módulo nuevo.
    2
    Realizar las siguientes configuraciones:
    3
    Cerrar el diálogo con OK.
  1. El Editor de elementos de tisaje es abierto.
    2. 4
    Seleccionar la pestaña Acciones de la aguja / Colores .
    5
    Dibujar la estructura deseada con acciones de la aguja Tejer en el lienzo de dibujo en las pasadas técnicas.
  2. Las pasadas de diseño son generadas automáticamente y no son visualizadas.
    3. 6
    De ser necesario, seleccionar un color para dibujar.
    7
    Insertar una columna vacía en el lado izquierdo y derecho de la estructura.
  1. Las columnas no contienen acción de la aguja.
    2. 8
    Sobrescribir estas columnas con Transparente.
    9
    Seleccionar la pestaña Control.
    10
    Seleccionar el símbolo y dibujarlo en las pasadas técnicas de la pasada de entrada y de salida.
    Apartado Símbolos referidos a agujas en pasadas de ejecución -> Atributo de transición
    : ¡No en pasadas de diseño!
    11
    Eventualmente asignar un color cualquiera al símbolo del apartado Colores de definición.
    : Sin consecuencias en el procesamiento, solo para una mejor visión general.
    12
    Entrar los datos de columna de control deseados en las pasadas técnicas:
    13
    Seleccionar pasadas técnicas para agrupar.
    14
    Con el botón CTRL + G agrupar las pasadas seleccionadas.
    15
    Con Verificar revisar el elemento de tisaje en relación la entrada correcta en el elemento de tisaje.
    16
    De ser necesario, para un elemento de tisaje ya entrado en la muestra de diseño aplicar las modificaciones en la muestra de diseño en con el botón  Aplicar.
    17
    Cerrar la ventana de herramientas Nuevo elemento de tisaje con .
  1. El elemento de tisaje es guardado.

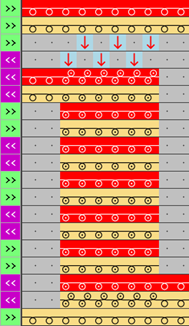

Ejemplos para elemento de tisaje con un punto de conexión

Número impar de pasadas técnicas en la altura

Ejemplo 1

Ejemplo 2

: El símbolo debe estar directamente a continuación de la acción de la aguja.
La asignación de un color de definición no es obligatoria.

Ejemplo 3

Ejemplo 4

Número par de pasadas técnicas en la altura

Ejemplo 1

: En las pasadas técnicas se debe entrar la dirección de carro. Las pasadas de diseño no deben tener entrada para dirección de carro.

Ejemplo 2

Ejemplos para elemento de tisaje con uno o varios puntos de conexión

Número impar de pasadas técnicas en la altura para cada punto de conexión

Ejemplo 1

: ¡Respetar la agrupación de las pasadas técnicas en una pasada de diseño!

Número par de pasadas técnicas en la altura para cada punto de conexión

Ejemplo 1

Ejemplos para elemento de tisaje con puntos de conexión anidados

Número impar de pasadas técnicas en la altura para cada punto de conexión anidado

Ejemplo 1

:

  • ¡Respetar la agrupación de las pasadas técnicas en una pasada de diseño!
  • El orden de colores o guiahilos al salir tejiendo debe ser el mismo que al entrar tejiendo.
