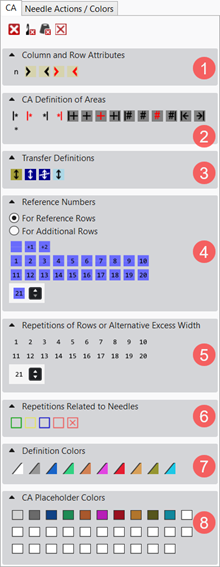

Herramientas en el Editor de Color Arrangements

1

Atributos de columna y de pasada

Columna de referencia

Marca de la columna para los números de referencia

Columna para repetición vertical

Para la creación de repeticiones en la altura (ciclos)

Columna izquierda del rango de corte

Borde del tejido en el centro de la pieza de tisaje a la derecha

: Corresponde al contador #RM.

Columna derecha del rango de corte

Borde del tejido en el centro de la pieza de tisaje a la izquierda

: Corresponde al contador #LM.

Columna izquierda de la pieza de tisaje

Borde externo izquierdo de una pieza de tisaje

: Corresponde al contador #L.

Columna derecha de la pieza de tisaje

Borde externo derecho de una pieza de tisaje

: Corresponde al contador #R.

2

Definición de área CA

Repetición a partir de la columna de muestra izquierda

Repetir el sector de columna marcado dentro del color relativo a la primera columna de muestra.

Repetición hacia la derecha

Repetir el sector de columna marcado a partir del límite de campo de color izquierdo.

Repetición a partir de la columna de muestra derecha

Repetir el sector de columna marcado dentro del color relativo a la última columna de muestra.

Repeticion hacia la izquierda

Repetir el sector de columna marcado a partir del límite de campo de color derecho.

Anchura excesiva, sobrescribiendo, con repetición a partir del borde de muestra izquierdo

Entrar, sobrescribiendo, una columna adicional a la izquierda en relación a la primera columna de muestra de un sector de color.

Anchura excesiva, sobrescribiendo

Entrar, sobrescribiendo, una columna adicional a la izquierda y / o a la derecha de un sector de color.

Anchura excesiva

Entrar una columna adicional a la izquierda y / o a la derecha de un sector de color, sin sobrescribir.

Anchura excesiva, sobrescribiendo, con repetición a partir del borde de muestra derecho

Entrar, sobrescribiendo, una columna adicional a la derecha en relación a la última columna de muestra de un sector de color.

Repercusión:
El sector de color es ensanchado como máximo hasta el borde de la forma.

Ejemplo: Ligamento de intarsia

Anchura excesiva en el borde de forma, sobrescribiendo, con repetición a partir del borde de muestra izquierdo

Entrar, sobrescribiendo, una columna adicional a la izquierda en relación a la primera columna de muestra de un sector de color del borde de forma

Anchura excesiva en el borde de forma, sobrescribiendo

Entrar, sobrescribiendo, una columna adicional a la izquierda y / o a la derecha de un sector de color del borde de forma.

Anchura excesiva en el borde de forma

Entrar una columna adicional a la izquierda y / o a la derecha de un sector de color del borde de forma sin sobrescribir.

Anchura excesiva en el borde de forma, sobrescribiendo, con repetición a partir del borde de muestra derecho

Entrar, sobrescribiendo, una columna adicional a la derecha en relación a la última columna de muestra de un sector de color del borde de forma.

Repercusión:
El sector de color es ensanchado más allá del borde de la forma en el número de columnas indicado.
Entonces Dentro de la forma es ajustado en Fuera de la forma.

: Los bordes de forma no son desplazados, los atributos son ensanchados.

Borde izquierdo del tejido

Ocultar en el borde del tejido izquierdo en la anchura dibujada.

Borde derecho del tejido

Ocultar en el borde del tejido derecho en la anchura dibujada.

Repetición de pasadas

Para la definición de ciclos en la columna

: Si varios ciclos deben ser definidos en el CA se puede identificar la repetición de pasadas adicionalmente con colores de definición. En ciclos que se encuentran contiguos obligatoriamente se debe utilizar un color de definición porque definen el inicio y fin de un ciclo.

Fuera de la forma en la pasada de búsqueda

Para la definición de especificaciones en la fontura en el sector a la izquierda del contador #L y en el sector a la derecha del #R, es decir para especificación fuera de la forma.

• Ejemplo del hilo del peine

3

Ajustes de transferencia

Especificaciones para transferencia de forma

Establecer la pasada de muestra para transferencia de menguado y aumento

Especificaciones para transferencia de estructura

Establecer la pasada de muestra para la transferencia de estructura.
Adelantado o retrasado

No permitir transferencia de estructura

Determinar la pasada de muestra en la cual no se debe efectuar la transferencia de estructura

Especificaciones para transferencia automática

Establecer la pasada de muestra para la transferencia automática

4

Números de referencia

Para pasadas de referencia

Mantener número de pasadas de referencia

El número de pasadas de referencia anterior se mantiene, es decir que el número de pasadas de referencia no sigue.

Aumentar número de pasadas de referencia en 1

El número de pasadas de referencia editado sigue aumentando en 1 para seguir con la edición.

: En la primera pasada del CA no es mostrado el símbolo '+', es decir que corresponde a la entrada de .

Aumentar número de pasadas de referencia en 2

El número de pasadas de referencia editado sigue aumentando en 2 para seguir con la edición, es decir que una pasada de muestra es omitida.

a

Número de pasadas de referencia de 1 a 20

Selección de los números de pasadas de referencia para la numerar las pasadas de referencia en la muestra de diseño.

Selección de más números de pasadas de referencia mayores de 20

Para pasadas adicionales

Mantener número de pasada adicional

El número de pasadas de referencia anterior se mantiene, es decir que el número de pasadas de referencia no sigue.

Aumentar el número de pasada adicional en 1

El número de pasadas de referencia editado sigue aumentando en 1 para seguir con la edición.

Aumentar el número de pasada adicional en 2

El número de pasadas de referencia editado sigue aumentando en 2 para seguir con la edición, es decir que una pasada de muestra es omitida.

a

Número de pasada adicional de 1 a 20

Selección de los números de pasadas adicionales para numerar las pasadas adicionales en el Color Arrangement

Selección de más números de pasadas adicionales mayores de 20

5

Repetición de pasadas / Alternativa anchura excesiva

a

Repetición de pasadas o anchura excesiva de 1 a 20

Números para definición de

• Factor de repetición en repeticiones de pasadas
• Definición de la anchura excesiva

Repetición de pasadas o anchura excesiva 21 y superior

6

Repeticiones referidas a agujas

Inicio de la repetición

Seleccionar sectores y definir de acuerdo con el tipo de elemento de tisaje

• Remallar con CA
• Repeticiones en un módulo

Primera repetición

Siguiente repetición

Eliminar ocupación de agujas Eliminar repetición Eliminar pasada de entrada/salida

Eliminar sectores marcados

7

Colores de definición

a

Para la identificación visual de

• Puntos de conexión
• Repeticiones de pasadas (ciclos)
• Colores Jacquard en el tipo de elemento de tisaje Módulo Jacquard
