Módulo de técnica de diseño: Directorio Transición de Jacquard, Intarsia - fin de red

Los elementos de tisaje del tipo Módulo de técnica de diseño son seleccionados en un diálogo para su utilización, entrados directamente en la muestra de diseño por medio de la confirmación y visualizados.
Con el procesamiento técnico el módulo de técnica ´de diseño es procesado a través de las reglas técnicas.

: Este tipo de elementos de tisaje contiene además de pasadas técnicas también pasadas de diseño que son visualizadas en la muestra de diseño.

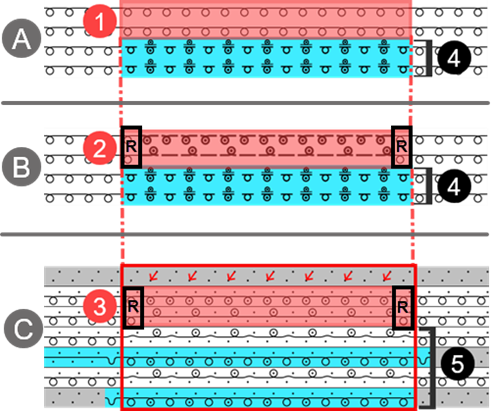

Ejemplo Transición de Jacquard, Intarsia: Fin de red, Jacquard en Intarsia

Escote A
Muestra de diseño después de insertar el Jacquard

1

Al final del Jacquard se necesitan dos pasadas de muestra de diseño para la inserción de un azulejo del elemento de tisaje Fin de red, Jacquard en Intarsia.

: Estas pasadas de muestra de diseño deben contener Malla delante con transferencia.

4

Dos pasadas de muestra de diseño con Jacquard con red 1x1

Escote B
Muestra de diseño después de insertar el fin de red

2

Resultado como pasadas de diseño después de la inserción del elemento de tisaje Fin de red, Jacquard en Intarsia con la ayuda del diálogo Procesamiento de bordes para Jacquard.

: El resulta depende del revés de la red y es visualizado en pasadas de diseño.
En este ejemplo no se entra ningún fin de red a la izquierda y derecha (R) en las mallas delante.

4

Dos pasadas de muestra de diseño con Jacquard con red 1x1

Escote C
Resultado después del procesamiento técnico

3

Pasadas de diseño convertidas por el procesamiento técnico en pasadas técnicas.

5

Dos pasadas de muestra de diseño con Jacquard con red 1x1 procesadas por el procesamiento técnico

Símbolos en el sector de búsqueda y en el sector de ejecución

En sector de búsqueda:

En el sector de ejecución:

Ejemplo Transición de Jacquard, Intarsia: Fin de red, Jacquard en Intarsia

Azulejo del elemento de tisaje Fin de red, Jacquard en Intarsia utilizado

En sector de búsqueda



Pasadas de atributos

Cara de la imagen del Jacquard delante

Inicio de la red para revés de Jacquard red 1x1

Pasada de repetición

Definición del ciclo de anchura para la repetición abarcando la anchura del campo de color

Pasada de búsqueda

Color de definición



En el sector de ejecución



Columna de función

La información de esta pasada sobrescribe en la muestra de diseño a la primera pasada de diseño que teje en el final del Jacquard con la información de la pasada de referencia .

  • : En un azulejo solo una pasada con debe estar definida como pasada de referencia.

Pasada de ejecución adicional con modo de sobrescritura que se refiere a la pasada de diseño que sigue a la pasada de referencia en la muestra de diseño.



Columna de control

Visualización de pasadas de diseño o pasadas técnicas



: El procesamiento del azulejo proveniente del elemento de tisaje Fin de red, Jacquard en Intarsia es realizado con reglas técnicas durante el procesamiento técnico, es decir que las pasadas de diseño son reemplazadas por la información de las pasadas técnicas.

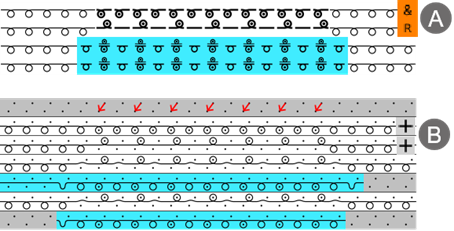

A

Pasadas de diseño insertadas en la muestra de diseño

B

Pasadas de diseño reemplazadas con información de pasadas técnicas después del procesamiento técnico
