Trabajar en la tabla de líneas o en la ventana de documento (gráfico)

Trabajar en la tabla de líneas o en la ventana de documento:

Ventana de documento Nuevo corte xx [tamaño x] está activa.
Corte básico es representado gráficamente

1: Para la creación de un corte de líneas desde el rectángulo visualizado en la Cinta de opciones bajo Propiedades pulsar el botón Tabla de líneas.
- o -
Utilizar el gráfico visualizado en la ventana de documento .

2: Crear las líneas de corte deseadas.

Ejemplo: Corte de líneas para la muestra estructurada

Corte básico: Delantero

: Puede elegir el método de trabajo que prefiera dado que ambas vistas siempre se adaptarán mutuamente.

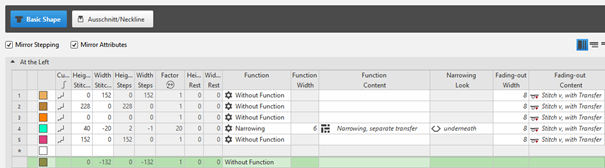

Explicación acerca de la tabla de líneas


1	Visualización de todos los elementos de corte disponibles Corte básico (siempre disponible) Inclusión de un nuevo elemento de corte simétrico o asimétrico Escote Escote relleno Tisaje con inserción Hueco Pinzas Dentro de la forma
2		Reflejar escalonamiento		Creación de un corte simétrico / elemento de corte : Tablas de líneas a la izquierda y a la derecha son idénticas
			Reflejar atributos	Modificación de los atributos es realizada en las tablas de líneas de izquierda y de derecha
			No reflejar los atributos	Modificaciones de los atributos solo son realizadas en las tablas de líneas de la izquierda o en las de la derecha
		No reflejar escalonamiento		Creación de un corte / elemento de corte asimétrico : Las tablas de líneas a la izquierda y a la derecha pueden ser editadas de forma diferente.
3		Mostrar todas las propiedades
		Mostrar sub-líneas
		Ocultar sub-líneas
4	Color de visualización para líneas principales y sub-líneas en una línea seleccionada en Vista de líneas
5		Tipo de curva		Visualización de la línea principal con el tipo de curva seleccionado Modificación del tipo de curva
6	Columnas para la entrada de valores para las líneas del corte de líneas en el formato de entrada Mallas: Altura mallas y anchura mallas Pasos: Altura pasos y anchura pasos : En base a los valores entrados y del tipo de curva se calcula el valor , la altura del resto y la anchura del resto.
7	Columna para la entrada de los atributos de líneas : La entrada en la columna Función es calculado automáticamente en base a los valores para una línea.
8	Especificación para trabajar con PTS (NPJ) para una línea (borde de forma) Valor para la fontura anterior y / o posterior Anchura en agujas

Insertar una línea de corte en un elemento de corte:

: Con ambos métodos, las líneas de corte son insertadas simétricamente de manera predeterminada.

En la tabla de líneas:
Entrada de un valor positivo: Aumentar hacia arriba
Entrada de un valor negativo: Menguar hacia abajo

En la última fila de la tabla entrar los valores deseados con el símbolo *. Confirmación de la entrada con el botón Enter y una nueva línea de tabla es agregada.
Seleccionar una pasada -> Abrir el menú contextual con Botón derecho del ratón -> Seleccionar Agregar línea principal.
Seleccionar una pasada -> Abrir el menú contextual con Botón derecho del ratón -> Agregar línea encima.
- o -
Selecciona Agregar línea posterior.

: Solo en la tabla de líneas es posible crear un corte de líneas asimétrico desactivando Reflejar escalonamiento.

En la ventana de documento

Posicionar el cursor en una línea del gráfico visualizado -> Abrir el menú contextual con el Botón derecho del ratón -> Seleccionar Insertar línea de corte.

Crear nuevo elemento de corte:

En la tabla de líneas

Posicionar el cursor en el sector al lado del botón Corte básico -> Abrir el menú contextual con el Botón derecho del ratón -> Seleccionar Agregar elemento de corte....

En la ventana de documento

Posicionar el cursor en ventana de documento del gráfico -> Abrir el menú contextual con el Botón derecho del ratón -> Seleccionar Agregar elemento de corte....

1: En el menú de selección elegir el elemento de corte simétrico / asimétrico.

2: Editar las líneas de corte del elemento de corte creado igual que el corte básico.

El primer elemento de corte es visualizado en el gráfico así como también en la tabla de líneas.

Tipo de elemento de corte: Escote simétrico

Posicionamiento de un elemento de corte en el corte básico

:
Al crearlo a cada elemento de corte le es agregado un acceso directo (ancla) a un punto de corte en el corte básico.

Se creó un corte básico con un elemento de corte Escote.

1: Posicionar el cursor en el elemento de corte.

2: Con el Botón izquierdo del ratón posicionar el cursor nuevamente en el elemento de corte.
- o -
Desplazar con las teclas de flecha del teclado.
- o -
Con doble clic en el Botón izquierdo del ratón en el elemento de corte abrir la visualización de coordenadas y entrar valores.

En el elemento de corte Escote se hace visible el punto de anclaje con sus coordenadas X e Y.

3: Modificar el posicionamiento si es necesario.

Posibilidades de modificar un ancla a través del menú contextual

Edición

Ventana de herramientas para la modificación manual de los valores para las coordenadas X e Y.

Dividir ancla

Desagrupar un ancla agrupada en un ancla para coordenada X y uno para coordenada Y para poder acoplar un ancla a otro punto de corte si es necesario.

: De manera predeterminada un ancla contiene ambos valores para las coordenadas X e Y.
