Crear dimensionamiento de control vertical y / o horizontal

El dimensionamiento de control sirve para controlar o medir las alturas y / o anchuras en mallas y centímetros / pulgadas.

: Las indicaciones en centímetros o pulgadas dependen de la densidad de malla predefinida.

Definir la densidad de mallas y asignarla:

  1. Un corte básico con todos los elementos de corte deseados está creado.
  2. Se visualizará la ficha Cortes.
    1
    Seleccionar el corte
  1. Corte de líneas (corte básico) es visualizado gráficamente la ventana de documento Nuevo corte xx [tamaño x].
    2. 2
    En la cinta de opciones Edición del corte -> Parámetro -> pulsar el botón Densidad de las mallas.

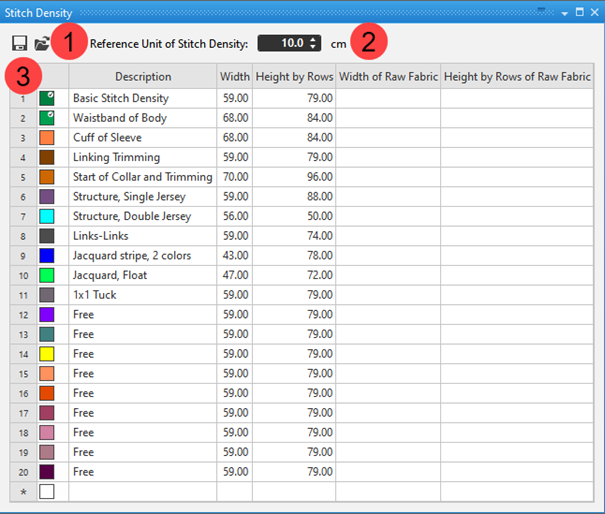

  1. La ventana de herramientas Densidad de mallas es abierta.

: Para un nuevo proyecto de muestra siempre es utilizada la tabla estándar de STOLL de manera predeterminada. Esta es válida para todos los tamaños y cortes.

1

Guardar tablas de densidades de mallas creadas personalmente como archivo *.sdtpl del Proyecto de muestra.

Cargar una tabla de densidades de mallas guardada

2

Visualización de la unidad de referencia para las densidades de mallas indicadas en la tabla.

:

  • Ventana de inicio -> Opciones -> Corte de dimensiones -> Unidades de medida-
  • Ventana de herramientas Configuración -> Todos los cortes-> Unidades de medida

3

1ª Columna

Numeración de líneas consecutiva

2ª Columna

Asignación de un color para diferenciar las diversas densidades de mallas

3ª Columna

Descripción para el uso de las densidades de mallas

Anchura:

Número de mallas en la anchura en relación a la unidad de referencia seleccionada

Altura en pasadas

Número de pasadas de mallas en relación a la unidad de referencia seleccionada

Anchura del tejido sin terminar

Información acerca del número de mallas en la anchura en relación a la unidad de referencia en el tejido sin terminar (tejido no preparado)

Valores no son visualizados o tienen influencia en el dimensionamiento de control

Altura en pasadas del tejido sin terminar

Información acerca del número de pasadas de mallas en relación a la unidad de referencia seleccionada en el tejido sin terminar (tejido no preparado)

Valores no son visualizados o tienen influencia en el dimensionamiento de control

    3
    Modificar la entrada existente en la tabla.
    - o -
    Asignar valores a una entrada identificada con Libre.
    - o -
    Agregar nueva entrada en la tabla.
    4
    En la ventana de herramientas Elementos de tisaje seleccionar la pestaña Cortes.
  1. En la ventana de herramientas se visualizan los cortes existentes del proyecto de muestras.
    2. 5
    Seleccionar corte deseado.
    6
    En el menú contextual seleccionar Propiedades.
  2. El diálogo Propiedades de corte es visualizado.
    3. 7
    Bajo Predefiniciones para el cálculo del hilo en Densidad de las mallas en la muestra asignar la entrada deseada de la tabla.
  1. La densidad de mallas seleccionada es utilizada para el dimensionamiento de control para el cálculo en centímetros / pulgadas.

: La asignación de una densidad de mallas puede ser diferente para cada corte.

Insertar dimensionamiento de control vertical y / o horizontal:

  1. Un corte básico con todos los elementos de corte deseados está creado.
  2. La densidad de mallas deseada está asignada al corte básico.
    1
    Posicionar el cursor en un punto de líneas de corte (punto de partida).
    2
    Abrir el menú contextual con el Botón derecho del ratón. -> Agregar dimensionamiento de control horizontal
    - o -
    Selecciona Agregar dimensionamiento de control vertical.
    3
    Posicionar el cursor en el punto de líneas de corte (punto final).
    4
    Confirmar con el botón primario del ratón.
  1. El dimensionamiento de control horizontal / vertical es visualizado en la ventana de documento con el botón de la barra de estado activado.
    2. 5
    Para posicionar la línea de dimensionamiento de control, mover la línea con el Botón izquierdo del ratón presionado.
