Crear forma como corte de líneas en el proyecto de muestra
Abrir la pestaña
Cortes:
- 1
- En la ventana de herramientas
Elementos de tisaje seleccionar la pestaña Cortes. - En la ventana de herramientas se visualizan los cortes existentes del proyecto de muestras.
- 2
- Posicionar el cursor en la ventana de herramientas y abrir el menú contextual.
- 3
- En el menú contextual seleccionar Crear nuevo corte con el tamaño M....
- El diálogo Nuevo corte de líneas es abierto.
- 4
- Seleccionar el formato de entrada deseado.
- 5
- Confirmar con el botón OK.
- Nuevo corte de líneas (corte básico) es visualizado gráficamente como rectángulo en la pestaña Cortes y en una nueva ventana de documento
.
: Los atributos estándar son utilizados para los cantos de corte del corte de líneas. - 6
- Para la creación de un corte de líneas desde el rectángulo visualizado en la Cinta de opciones bajo Propiedades pulsar el botón Tabla de líneas.
- o -
Utilizar el gráfico visualizado en la ventana de documento. - 7
- Crear las líneas de corte deseadas con escalonamiento de 3 agujas.
- 8
- Asignar los atributos de líneas de corte deseados a las líneas de corte.
: Puede elegir el método de trabajo que prefiera dado que ambas vistas siempre se adaptarán mutuamente.

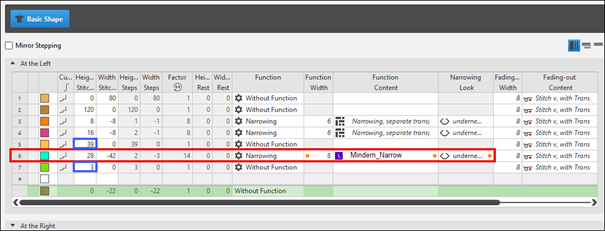

Corte básico: Espalda a la izquierda

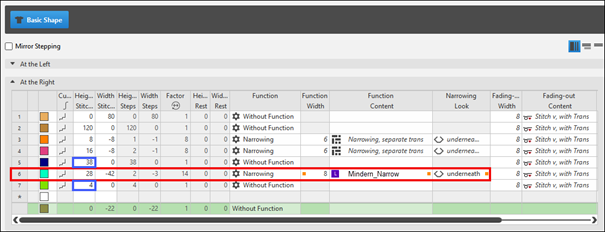

Corte básico: Espalda a la derecha
En la generación de corte tener en cuenta:
- Los menguados derecho e izquierdo deben estar desplazados en altura:
- Menguado a la derecha en número par de pasadas (identificación en rojo).
- Menguado a la izquierda en número impar de pasadas (identificación en azul).
- La altura total (número de pasadas) de la forma debe ser un número par.
- Los menguados a izquierda y derecha dependen de la dirección.
- La forma y los módulos de menguado deben estar adaptados unos a otros.
- 9
- A las líneas de corte Nº6 en la pieza en forma izquierda y derecha asignarles el módulo de menguado creado.
