Crear forma como corte de líneas en el proyecto de muestra

Abrir la pestaña Cortes:

    1
    En la ventana de herramientas Elementos de tisaje seleccionar la pestaña Cortes.
  1. En la ventana de herramientas se visualizan los cortes existentes del proyecto de muestras.
    2. 2
    Posicionar el cursor en la ventana de herramientas y abrir el menú contextual.
    3
    En el menú contextual seleccionar Crear nuevo corte con el tamaño M....
  2. El diálogo Nuevo corte de líneas es abierto.
    3. 4
    Seleccionar el formato de entrada deseado.
    5
    Confirmar con el botón OK.
  3. Nuevo corte de líneas (corte básico) es visualizado gráficamente como rectángulo en la pestaña Cortes y en una nueva ventana de documento Nuevo corte xx [tamaño x].
    : Los atributos estándar son utilizados para los cantos de corte del corte de líneas.
    4. 6

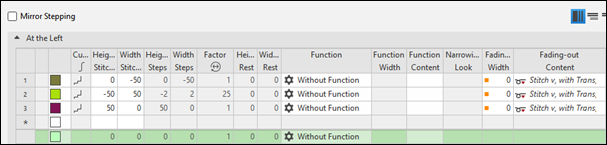

    Para la creación de un corte de líneas desde el rectángulo visualizado en la Cinta de opciones bajo Propiedades pulsar el botón Tabla de líneas.
    - o -
    Utilizar el gráfico visualizado en la ventana de documento .
    7
    Crear líneas de corte deseadas para aumento en varios pasos.
    8
    Asignar los atributos de líneas de corte deseados a las líneas de corte.

: Puede elegir el método de trabajo que prefiera dado que ambas vistas siempre se adaptarán mutuamente.

Corte básico:

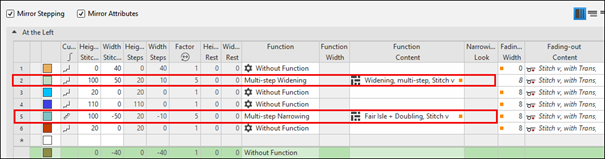

    9
    A la línea de corte No. 2 bajo Función asignarle Aumento en varios pasos
    10
    Bajo Función Contenido seleccionar el módulo deseado:
    11
    Asignarle a la línea de corte No. 5 bajo Función.
    12
    Bajo Función Contenido seleccionar el módulo deseado:
    13
    Crear elementos de corte para los cuatro sectores de tisaje con inserción.

Tisaje con inserción abajo a la izquierda

Tisaje con inserción arriba a la izquierda

Tisaje con inserción abajo a la derecha

Tisaje con inserción arriba a la derecha

Tisaje con inserción abajo a la izquierda

Tisaje con inserción arriba a la izquierda

Tisaje con inserción abajo a la derecha

Tisaje con inserción arriba a la derecha

    14
    Anclar los elementos de corte Tisaje con inserción con puntos de línea de corte.
