Crear forma como corte de líneas en el proyecto de muestra

Abrir la pestaña Cortes:

    1
    En la ventana de herramientas Elementos de tisaje seleccionar la pestaña Cortes.
  1. En la ventana de herramientas se visualizan los cortes existentes del proyecto de muestras.
    2. 2
    Posicionar el cursor en la ventana de herramientas y abrir el menú contextual.
    3
    En el menú contextual seleccionar Crear nuevo corte con el tamaño M....
  2. El diálogo Nuevo corte de líneas es abierto.
    3. 4
    Seleccionar el formato de entrada deseado.
    5
    Confirmar con el botón OK.
  3. Nuevo corte de líneas (corte básico) es visualizado gráficamente como rectángulo en la pestaña Cortes y en una nueva ventana de documento Nuevo corte xx [tamaño x].
    : Los atributos estándar son utilizados para los cantos de corte del corte de líneas.
    4. 6
    Para la creación de un corte de líneas desde el rectángulo visualizado en la Cinta de opciones bajo Propiedades pulsar el botón Tabla de líneas.
    - o -
    Utilizar el gráfico visualizado en la ventana de documento .
    7
    Crear las líneas de corte deseadas.
    - o –
    Importar el corte existente al proyecto de muestra.
    8
    Asignar atributos de líneas de corte deseados.

: Puede elegir el método de trabajo que prefiera dado que ambas vistas siempre se adaptarán mutuamente.

Corte básico: Delantero

Tipo de elemento de corte: Escote simétrico

Crear el tipo de elemento de corte Pinzas para el lado izquierdo y el lado derecho:

:
El elemento de corte Pinzas contiene la información Alinear o

Alinear a la derecha

El símbolo es utilizado en el elemento de corte Pinzas en el lado izquierdo en el corte básico.

Alinear a la izquierda

El símbolo es utilizado en el elemento de corte Pinzas en el lado derecho en el corte básico.



    1
    Abrir líneas del elemento de corte en la Tabla de líneas para definir especificaciones para la línea.
    - o -
    Abrir línea con doble clic en la línea de corte deseada.
    2
    Entrar valores para la pinza a la izquierda:
    3
    Asignar atributos de líneas de corte deseados.

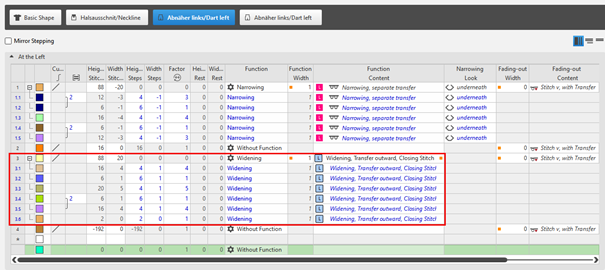

: El primer elemento de corte Pinzas tiene la referencia al lado izquierdo del corte básico, por lo cual es creada la tabla de líneas Izquierda .

Tipo de elemento de corte Pinzas para el lado izquierdo del corte básico



    4
    Seleccionar el elemento de corte y llamar Duplicar en el menú contextual.

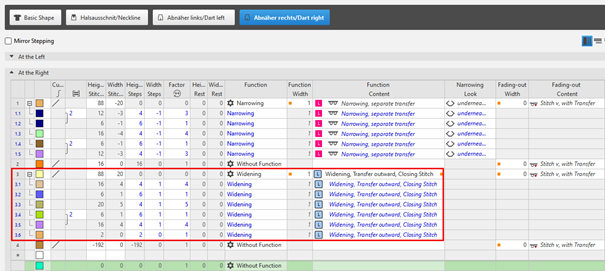

: El elemento de corte duplicado ahora tiene la referencia al lado derecho del corte básico, por lo cual es creada la tabla de líneas Derecha.

Tipo de elemento Pinzas para el lado derecho del corte básico

Anclar elementos de corte Pinzas y posicionar:

  1. Un corte básico con los elementos de corte Pinzas a la izquierda y a la derecha está creado.
    1
    Seleccionar el elemento de corte Pinzas a la derecha.
  1. La línea es visualizada con las anclas.
    2. 2
    Con el Botón izquierdo del ratón presionado tomar el ancla deseado en el cursor.
    3
    Con el Botón izquierdo del ratón presionado mover el cursor a otro punto de línea de corte.
    4
    Soltar el botón derecho del ratón.
  2. El elemento de corte están anclado en este punto de línea de corte.
    3. 5
    Abrir el cuadro de edición con doble clic en el elemento de corte seleccionado.
    - o -
    Abrir el cuadro de edición con doble clic en la visualización de coordenadas.
    6
    Eventualmente modificar las coordenadas para Distancia X: y Distancia X:.
  1. El elemento de corte está correctamente anclado y se encuentra en la posición correcta.
    7
    Continuar con el segundo elemento de corte Pinzas.
