Generar Color Arrangement para estructura ejemplo SJ con hilo de trama Q:
Ejemplo: Generar Color Arrangement para la estructura SJ con hilo de trama Q y prensador de hilo de trama:
- La muestra de diseño fue creada con diferentes colores.
- 1
- Seleccionar las pasadas deseadas en la columna de control Pasada.
- 2
- Posicionar cursor en el sector de muestra.
- 3
- Abrir el menú contextual y seleccionar Selección
/ Generar Color Arrangement...
.
- o -
Hacer clic directamente en
en la cinta de opciones. - El Editor de Color Arrangements se abre.
- 4
- Realizar las entradas deseadas en el editor con las herramientas para Color Arrangement de las pestañas CA y Acciones de la aguja / Colores .
- 5
- Insertar 2 pasadas por cada pasada de muestra en el sector de ejecución del Color Arrangement:
- 1ª fila: Transferencia (distribución) de las mallas
- 2ª fila: Tejer el hilo de trama
- 6
- Dibujar la transferencia deseada en la primera pasada insertada de la primera pasada de muestra utilizando las acciones de la aguja.
- 7
- Definir esta pasada como pasada adicional con
Aumentar número de pasadas de referencia en 1. - 8
- Entrar las siguientes informaciones en la segunda pasada insertada de la primera pasada de muestra:
- Dibujar acción de la aguja
Hilo flotante con cualquier color de hilo p.ej. color del hilo #2 en el sector de búsqueda #31. - Dibujar acción de la aguja
Hilo de Trama / Transferencia hacia delante con hilo flotante con igual color de hilo p.ej. color del hilo #2 en el sector de búsqueda #2. - Definir pasada como pasada adicional con
Mantener número de pasadas de referencia
- 9
- Dibujar la siguiente información en la pasada de referencia existente del color de hilo #31:
- Cambiar entrada en la pasada de referencia con número de referencia
Aumentar número de pasadas de referencia en 1 a
Mantener número de pasadas de referencia.
- 10
- Realizar estas entradas también para la segunda pasada de muestra.
- 11
- Realizar ajustes en las siguientes columnas de control:
-
Sistema: - realizar asignación de sistema deseado (no obligatorio)
-
Prensador W : - En las pasadas técnicas para encerrar el hilo de trama a través de la malla entrar el tipo de prensador de hilo de trama deseado p.ej.
-
Corrección de prensador : - En las pasadas técnicas en las cuales el prensatrama está activo, definir un índice ESCI diferente para cada una de las dos direcciones de carro.
-
Offset de vanisado (YPI) - Entrar el símbolo
Q (Guiahilos de trama) en las pasadas técnicas del hilo de trama.
|

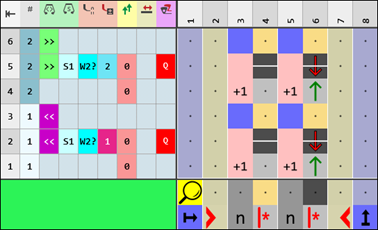

Ejemplo |
|
|
- 12
- Con el botón
Manualmente validar si el Color Arrangement creado tiene entradas correctas.
: ¡La secuencia técnica de tisaje no puede ser validada! - 13
- De ser necesario, para un Color Arrangement ya entrado en la muestra de diseño aplicar las modificaciones en la muestra de diseño en con el botón
Aplicar .
- o -
Cerrar la ventana de herramientas con el botón
. - 14
- Cerrar la consulta con el botón deseado:
- 15
- Entrar el Color Arrangement generado a través de la columna de control
en las pasadas deseadas de la muestra de diseño.
- El Color Arrangement es expandido con el procesamiento técnico.
Resultado:
