Cómo insertar nuevos puntos de corte
Puntos de corte
- Las líneas de corte forman una polilínea cerrada que pasa por los puntos de corte.
- Es posible añadir la cantidad deseada de puntos de corte a la polilínea.
- Es posible añadir puntos de corte de modo simétrico al eje de simetría que se encuentra centrado sobre la línea base.
- El análisis del pedido indica que se precisa un corte simétrico.
- Los puntos faltantes deben ser agregados.
- El corte de dimensiones está abierto en la vista de dimensionamiento
.
- 1

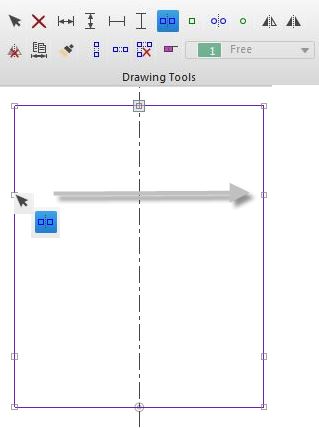

- Abrir el menú contextual para la línea de corte deseada.
- 2

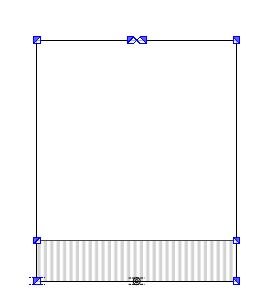

Seleccionar .- El punto de corte es representado por un símbolo de cuadrado.
- Un punto de corte reflejado aparece en la línea de corte opuesta.
- La línea previa es dividida en dos líneas.
- 3
- Mover el punto de corte horizontalmente con el ratón o a través de un dimensionamiento.
- 4
- Controlar las propiedades de línea de las líneas encima y debajo del nuevo punto de corte.
|
|
Puntos de corte agregados surten efecto en todos los tamaños. |
|
Posibles pasos posteriores:
- Cómo asignar nuevos dimensionamientos
- Cómo modificar el escalonamiento de una línea
- Cómo asignar atributos de línea
Estos pasos le ayudarán:
Cómo llamar los menús contextuales
Más información:
Opciones en la vista de dimensionamiento
