Cómo girar un dimensionamiento vertical

  1. El corte de dimensiones está abierto en la vista de dimensionamiento .
  2. La distancia entre el punto de inicio del hombro y el punto final del hombro está dimensionada verticalmente.
  3. La posición relativa de los puntos de corte no coincide con la especificación.
    1

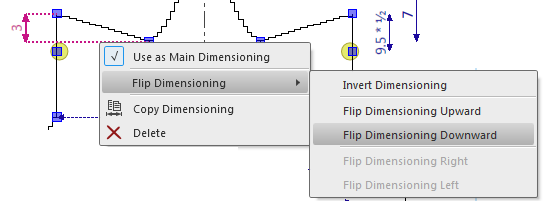

    Abrir el menú contextual para el dimensionamiento deseado.
    2
    Seleccionar Girar dimensionamiento Girar dimensionamiento hacia abajo.
  1. El punto final del hombro está posicionado encima del punto de inicio del hombro.

Proceda del mismo modo para girar dimensionamientos hacia arriba o dimensionamientos horizontales hacia la izquierda o hacia la derecha.
