Especificaciones de aumento

Cómo modificar las especificaciones de aumento en la línea de corte después de la cintura:

  1. El corte de dimensiones está abierto en la vista de dimensionamiento .
  2. Las especificaciones de aumento están entradas.
  3. Es necesario el módulo de aumento, Aumento, Transferencia lateral, Calado tapado.
  4. Es necesaria la anchura de aumento 4.
  5. Un aumento de una anchura de superposición de 1 malla es necesario.
    1
    Abrir el menú contextual para la línea de corte izquierda del aumento después de la cintura.
    2
    Seleccionar Propiedades de línea.
  1. Aparece la ventana de herramientas Propiedades de línea.

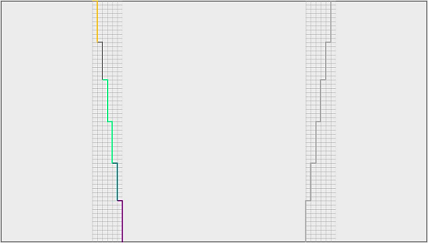

  2. En la vista detallada aparecen la línea de corte seleccionada y la reflejada.
    3. 3
    No realizar ajustes en el cuadro de grupo Especificación de escalonamiento.
    4
    En la tabla de líneas hacer clic en el identificador de líneas M de la línea principal.
  3. Abajo en el cuadro de grupo aparecen los atributos de la línea M.
    4. 5
    Cambiar al apartado Atributos.
    6
    En el cuadro de grupo Aumentar, en el cuadro de lista seleccionar el módulo Aumento, Transferencia lateral, Calado tapado.
    7
    En el cuadro de edición Anchura seleccionar el valor 4.
    8
    En el cuadro de lista Anchura de superposición seleccionar la opción 1 malla.
  4. Las especificaciones para aumento de la línea principal M se heredan a las sub-líneas.
  1. Las especificaciones de aumento seleccionadas están establecidas para la línea de corte.
