Beispiel 04: Alternative Überbreite
Beispiel 1 für die Anwendung der ‚alternativen Überbreite‘ in einem Color Arrangement:
-

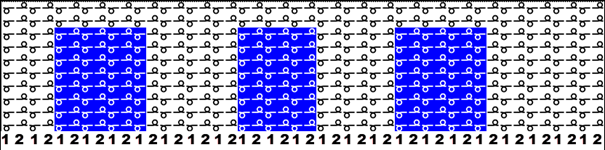

Disegno design mit verschiedenen Farben und verschiedenen Breiten der Farbbereiche ist erstellt.
- 1
- In der Steuerspalte Rango die gewünschten Reihen selektieren.
- 2
- Cursor im Musterbereich platzieren.
- 3
- Mit RMT das Kontextmenü öffnen.
- 4
- Selezione / Crea Color Arrangement... auswählen.
- Der Color Arrangement Editor wird geöffnet.
: Das Original CA beinhaltet nicht automatisch die zusätzliche Reihe zum Definieren der ‚Alternativen Überbreite‘. - 5
- Cursor im Suchbereich positionieren und mit RMT das Kontextmenü öffnen.
- 6
- Aggiungi sovralarghezza alternativa auswählen.

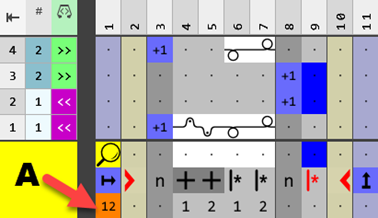

- Eine zusätzliche Reihe (A) mit Symbol
wird im Suchbereich hinzugefügt. - 7
- Die gewünschten Einträge mit den Werkzeugen für Color Arrangement aus den Registerkarten CA und Azioni dell'ago / colori vornehmen.
- In der Wiederholungsreihe
definieren: - Gewünschten wiederholbaren Rapport mit
Ripetizione a partire dalla colonna sinistra del disegno oder
Ripetizione a partire dalla colonna destra del disegno definieren. - Überbreite mit
Sovralarghezza definieren. - In der Zusatzreihe Sovralarghezza alternativa definieren:
- Dem definierten Rapport ( / ) aus dem Auswahlmenü Ripetizione ranghi o sovralarghezza alternativedie Zahlen zuordnen.: Eintrag ‚Leer‘ wird beim Wiederholen ebenfalls eingetragen, aber hat keine zugehörige Sovralarghezza alternativa zugeordnet.
- In den Spalten mit der definierten Überbreite ebenfalls die Zahlen aus Auswahlmenü Ripetizione ranghi o sovralarghezza alternative zuordnen.
- 8
- Mit Taste
Controlla das erstellte Color Arrangement auf Richtigkeit überprüfen. - 9
- Mit Taste
Applica die Änderungen übernehmen.
- oder –
Mit
den Editor schließen und die Abfrage mit gewünschter Auswahl, z.B. Taste Salva , bestätigen. - Color Arrangement wird lokal im Toolfenster
CA abgelegt. - 10
- Erstelltes Color Arrangement in die gewünschten Reihen im Designmuster eintragen.
- Das Color Arrangement wird bei der Technikbearbeitung aufgelöst.

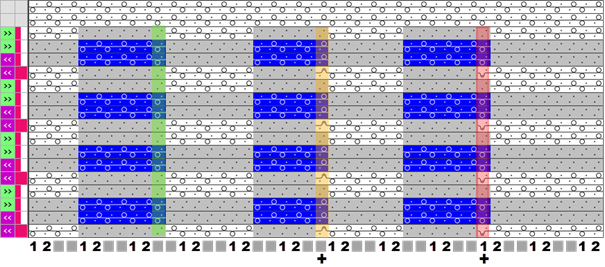

Resultat:
Beispiel 2 für die Anwendung der ‚alternativen Überbreite‘ in einem Color Arrangement:
- Disegno design mit verschiedenen Farben und verschiedenen Breiten der Farbbereiche ist erstellt.
- Ein Color Arrangement aus selektierten Reihen ist erstellt.
- 1
- Color Arrangement modifizieren:
- Zusätzliche Spalten einfügen.
- In der Wiederholungsreihe definieren:
- Gewünschten wiederholbaren Rapport mit Ripetizione a partire dalla colonna sinistra del disegno oder Ripetizione a partire dalla colonna destra del disegno definieren.
- Überbreite mit Sovralarghezza definieren.
- Zusatzreihe Sovralarghezza alternativa einfügen:
- Dem definierten Rapport ( / ) aus dem Auswahlmenü Ripetizione ranghi o sovralarghezza alternativedie Zahlen zuordnen.: Eintrag ‚Leer‘ wird beim Wiederholen ebenfalls eingetragen, aber hat keine zugehörige Sovralarghezza alternativa zugeordnet.
- In den Spalten mit der definierten Überbreite ebenfalls die Zahlen aus Auswahlmenü Ripetizione ranghi o sovralarghezza alternative zuordnen.

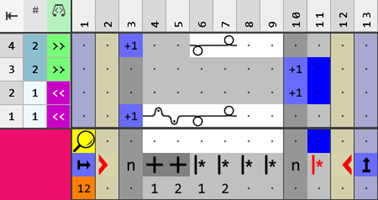

Modifiziertes Color Arrangement:

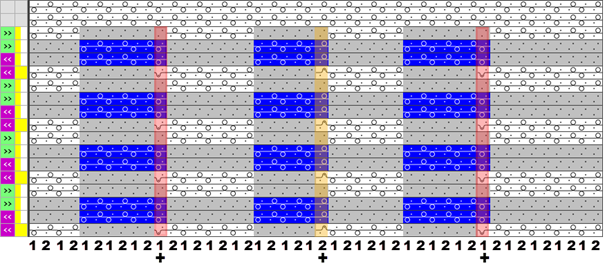

Resultat Beispiel 2:
