Color Arrangements für Beispiel 2 mit Schussfadenführer Qw erstellen

:
Der Schussfadenführer Qw ist ein spezieller Fadenführer, welcher vor einem Stricksystem läuft.

Beispiel 2: Color Arrangement für Struktur mit Schussfaden und Schuss-Einstreifer für die Verwendung eines Schussfadenführers Qw erstellen:

Designmuster ist mit verschiedenen Farben erstellt.

1: In der Steuerspalte Rango die gewünschten Reihen selektieren.

2: Cursor im Musterbereich platzieren.

3: Kontextmenü öffnen und Selezione / Crea Color Arrangement... auswählen.
- oder -
Direkt auf in der Multifunktionsleiste klicken.

Der Color Arrangement Editor wird geöffnet.

4: Im Editor mit den Werkzeugen für Color Arrangement aus den Registerkarten CA und Azioni dell'ago / colori die gewünschten Einträge vornehmen.

5: Im ausführenden Bereich des Color Arrangements jeweils 2 Reihen pro Musterreihe einfügen:

1. Reihe: Umhängen (Verteilen) der Maschen
2. Reihe: Stricken des Schussfadens mit anschließendem Umhängen nach vorne

6: In die erste eingefügte Reihe der ersten Musterreihe mit den Nadelaktionen das gewünschte Umhängen einzeichnen.

7: Diese Reihe als Zusatzreihe mit Aumenta numero rango di riferimento di 1 definieren.

8: In die zweite eingefügte Reihe der ersten Musterreihe folgende Informationen eintragen:

Nadelaktion Filo di trama / trasporto in avanti con filo flottante mit einer beliebigen Garnfarbe z.B. Garnfarbe #3 einzeichnen
Reihe als Zusatzreihen mit Numero rango di riferimento definieren

9: In die zwei bestehenden Bezugsreihen der Garnfarbe #6 folgende Informationen einzeichnen:

Eintrag in der Bezugsspalte mit Bezugsnummer Aumenta numero rango di riferimento di 1 tauschen zu Numero rango di riferimento.

10: Diese Einträge auch in der zweiten Musterreihe vornehmen.

11: In folgenden Steuerspalten Einträge vornehmen:

Caduta di lavoro:

gewünschte Systemzuordnung vornehmen (nicht zwingend notwendig).

Pressa W :

In den Technikreihen zum Umschließen des Schussfadens durch Masche den gewünschten Schuss-Einstreifer Typ z.B eintragen.

Correzione pressa :

In den Technikreihen, in welchen der Schuss-Einstreifer aktiv ist, für die beiden Schlittenhubrichtungen jeweils einen unterschiedlichen ESCI-Index setzen.

Offset vanisé (YPI)

In die Technikreihen mit dem Schussfaden in die Steuerspalte das Symbol eintragen.

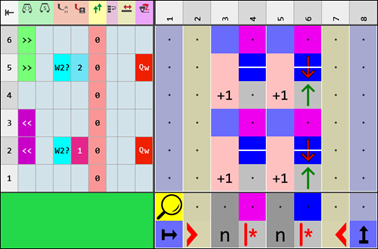

Beispiel 2

12: Mit Taste Manuale das erstellte Color Arrangement auf korrekte Einträge überprüfen.
: Der stricktechnische Ablauf kann nicht überprüft werden!

13: Gegebenenfalls bei bereits im Designmuster verwendetem Color Arrangements mit Taste Applica die Änderungen ins Designmuster übernehmen.

- oder -
Toolfenster mit Taste schließen.

14: Abfrage mit gewünschter Taste schließen:

Speichern: Color Arrangement wird lokal im Toolfenster CA abgelegt.
Verwerfen: Änderungen werden nicht gespeichert.
Kopie: Geändertes Color Arrangement wird als Kopie im Toolfenster CA abgelegt.

15: Erstelltes Color Arrangement über die Steuerspalte in die gewünschten Reihen im Designmuster eintragen.

Das Color Arrangement wird bei der Technikbearbeitung aufgelöst.
