Scollo davanti e dietro nel corpo

Sia lo scollo davanti nel corpo che quello dietro nel corpo è costituito da due linee di taglio speculari:

Per definire la zona di scarico nello scollo:

    1
    Aprire il menu contestuale per la linea di taglio orizzontale sinistra dello scollo nel telo anteriore.
    2
    Selezionare Proprietà della linea.
  1. Si apre la finestra degli strumenti Proprietà della linea.
  2. Nella vista dettagli a destra appaiono la linea di taglio selezionata e la linea di taglio riflessa.
    3. 3
    Nella casella di gruppo Assegnazione scalatura non procedere ad alcuna modifica.
    4
    Passare alla riga M della tabella delle linee.
    5
    Nella colonna Funzione selezionare nella casella di riepilogo l'opzione Rimagliatura.
  3. Nella tabella delle linee appare la colonna Modulo di rimagliatura.
    4. 6
    Nella colonna Modulo di rimagliatura selezionare nella casella di riepilogo l'opzione Ranghi di protezione con scarico, scollo, bordo .
    7
    Nelle schede Attributi, Marcature e Comportamenti in tutte le taglie non procedere ad alcuna modifica.
  1. Nella zona di scarico è assegnato il tipo di lavorazione selezionato.

Per definire la zona di diminuzione nello scollo:

    1
    Aprire il menu contestuale per la linea di taglio diagonale sinistra dello scollo nel telo anteriore.
    2
    Selezionare Proprietà della linea.
  1. Si apre la finestra degli strumenti Proprietà della linea.
  2. Nella vista dettagli a destra appaiono la linea di taglio selezionata e la linea di taglio riflessa.
    3. 3
    Passare alla casella di gruppo Assegnazione scalatura.
    4
    Nella casella di riepilogo Andamento della scalatura selezionare l'opzione Curva J.
    5
    Si aggiorna la vista dettagli.
    6
    Nella casella di modifica Altezza graduale min. selezionare il valore 2.
  3. Si aggiorna la vista dettagli.
    4. 7
    Nella casella di modifica Larghezza graduale selezionare il valore 2.
  4. Si aggiorna la vista dettagli.
    5. 8
    Nella casella di riepilogo Scalatura in altezza selezionare l'opzione di numero pari.
  5. Si aggiorna la vista dettagli.
    6. 9
    Nella casella di modifica Altezza min. sull'estremità della linea lasciare invariato il valore 0.
    10
    Lasciare inattiva la casella di controllo Rimagliatura sul fondo della linea.

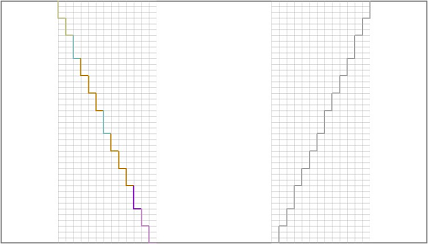

  1. Le scalature nella zona di diminuzione dello scollo formano una curva J.
  2. Alla linea di taglio sono assegnati modulo, larghezza e aspetto della diminuzione dalle impostazioni standard.
    Riportare le impostazioni standard già nel passo Definizione delle opzioni per il taglio attivo.
    11
    Nelle schede Attributi, Marcature e Comportamenti in tutte le taglie non procedere ad alcuna modifica.

Procedere allo stesso modo per definire la zona di scarico e di diminuzione nello scollo del telo posteriore.
