Come creare nuove misure
Misure
- Le misure sono valori di lunghezza con nome
- Corrispondono a una variabile con nome e sono organizzate in una tabella.
- Una misura può essere utilizzata orizzontalmente e verticalmente.
- In un telo è consentito ricorrere solo a una direzione della misura.
- Mediante una formula è possibile utilizzare una misura in un telo in entrambe le direzioni.
- Tipi di misura:
- Misure indipendenti, dirette:
il valore non varia all'interno di una taglia.
- Misure subordinate, indirette (formule):
vengono calcolate tramite una formula da misure dirette o indirette all'interno di una taglia.
ad es. altezza è 1,2 * di larghezza
- Tabelle separate per misure e formule
- Le righe secondarie sotto la corrispettiva misura indicano l'utilizzo nel telo.
- Misure e unità risultano dall'analisi dell'ordine.
- È impostata l'unità di misura (cm).
- È aperto il taglio di dimensionamento.

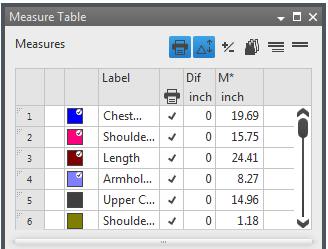

- È aperta la finestra degli strumenti Misure
.
Misure
- 1
- Aprire il menu contestuale nella colonna No. riga della tabella Misure.
- 2
- Selezionare .
- Nella tabella viene aggiunta in basso una riga con una denominazione standard.
- 3
- Fare clic sulla cella per la denominazione.
- 4
- Cambiare la denominazione della misura.
- 5
- Nella colonna M* immettere la misura nell'unità di misura preimpostata.
- La nuova misura è a disposizione per dimensionamenti nel taglio.
Per rettificare al termine la tabella:
eliminare misure inutilizzate.
Possibili passi successivi:
Come assegnare nuovi dimensionamenti
Come riportare valori di correzione
