S-曲线

如何定义袖山S-曲线：

  1. 尺寸模型在尺寸标注视图中打开。
  2. 袖山的起始点和结束点已进行了横向和纵向标注。
    1
    打开袖山收针左侧斜向模型线的右键菜单。
    2
    选择线属性。
  1. 出现线属性工具窗口。
    2. 3
    激活 显示线预览。
  2. 所选模型线和对称模型线出现在右侧的线预览里。
    3. 4
    转到收放针参数分组框。
    5
    在收放针曲线类型列表框里选择S-曲线选项。
  3. 详细视图更新。
    4. 6
    在最小步高编辑框里选择数值2。
  4. 详细视图更新。
    5. 7
    在步宽编辑框里选择数值2。
    8
    在步高列表框里选择偶数选项。。
    9
    在结束线的最小高度编辑框里选择数值4。
  5. 详细视图更新。
    6. 10
    勾选线脚处拷针复选框。
  6. 线宽百分比编辑框被激活。
    7. 11
    在线宽百分比编辑框里选择数值15。
  7. 详细视图更新。
  8. 拷针条目出现在线S. 1的功能
    9. 12
    点击模型线表里主行的ID M。
  9. M线属性出现在下面分组框里。
    10. 13
    转到线属性部分。
    14
    在收针分组框的列表框里选择收针, 上 线圈^ / 下 线圈v, 合并翻针模块。
    15
    在宽度编辑框里选择数值4。
    16
    保持外观列表框里的下面选择不变。

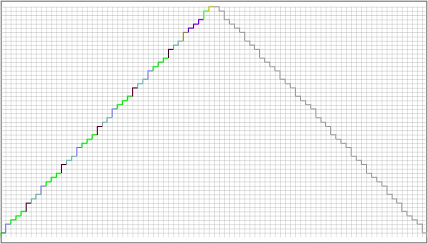

  1. 袖山的收放针过程形成了一个 S-曲线。
