r-曲线

如何定义插肩款的大身袖笼处收针的 r-曲线：

  1. 尺寸模型在尺寸标注视图中打开。
  2. 袖笼收针的起始点和结束点已进行了横向和纵向标注。
    1
    打开后片袖笼收针左侧斜向模型线的右键菜单。
    2
    选择线属性。
  1. 出现线属性工具窗口。
    2. 3

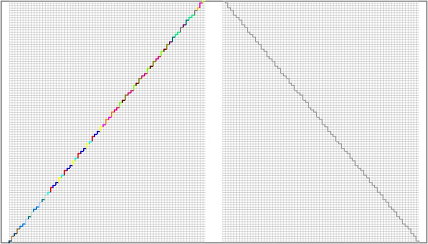

    激活 显示线预览。
  2. 所选模型线和对称模型线出现在右侧的线预览里。
    3. 4
    保留表现列表框里的标准选项。
    5
    填充开领复选框保持为不勾选状态。
    6
    转到收放针参数分组框。
    7
    在收放针曲线类型列表框里选择r-曲线选项。
  3. 详细视图更新。
    4. 8
    保持最小步高编辑框里的数值0不变。
    9
    在步宽编辑框里选择数值2。
    10
    在收放针高度列表框里选择未定义选项。
    11
    在结束线的最小高度编辑框里选择数值2。
  4. 详细视图更新。
    5. 12
    勾选线脚处拷针复选框。
  5. 线宽百分比编辑框被激活。
    6. 13
    在线宽百分比编辑框里选择数值10。
  6. 详细视图更新。
  7. 拷针条目出现在线S1的功能 1.
  1. 袖笼收针过程形成了一个 r-曲线。
  2. 取自默认设置的收针所用模块、宽度和外观借助收针功能分配到子行里。
    如何更改收针设置
