用户自定义

如何手动确定大身袖笼收针过程：

  1. 尺寸模型在尺寸标注视图中打开。
  2. 袖笼收针的起始点和结束点已进行了横向和纵向标注。
    1
    打开前片袖笼收针左侧斜向模型线的右键菜单。
    2
    选择线属性。
  1. 出现线属性工具窗口。
    2. 3
    激活 显示线预览。

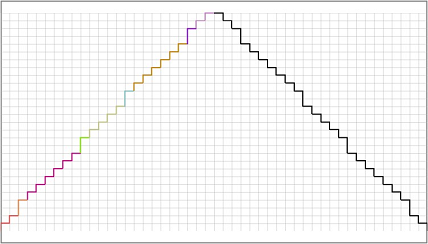

  2. 所选模型线和对称模型线出现在右侧的线预览里。
    3. 4
    转到收放针参数分组框。
    5
    在收放针曲线类型列表框里选择用户自定义选项。
  3. X和Y的目标值、实际值和偏差值（线圈）出现。
    目标 Y = 28
    目标X =-24
    实际Y    =28
    实际X=-24
    Y 偏差=0
    X 偏差=0
    4. 6
    转到线表。
    7
    通过Ctrl 键和左键选择S. 4行至S. 9行。
    8
    在所选行里打开右键菜单。
    9
    选择删除行。
  4. 详细视图更新。
  5. 实际Y=10
    实际X=-9
    Y 偏差=-18
    X 偏差=15
    6. 10
    转到线表的S. 1行。
    11
    在收放针列中输入高度值0。
    12
    在收放针列中输入宽度值-4。
    13
    在系数列中输入重复次数1。
  6. 详细视图更新。
  7. 实际Y=8
    实际X=-11
    Y 偏差=-20
    X 偏差=-13
    8. 14
    在功能列的列表框里选择拷针选项。
    15
    转到行S. 2。
    16
    在收放针列中输入高度值2。
    17
    在收放针列中输入宽度值-2。
    18
    在系数列中输入重复次数6。
  8. 详细视图更新。
  9. 实际Y=18
    实际X=-22
    Y 偏差=-10
    X 偏差=2
    10. 19
    转到行S. 3。
    20
    在收放针列中输入高度值4。
    21
    在收放针列中输入宽度值-2。
    22
    在系数列中输入重复次数4。
  10. 详细视图更新。
  11. 实际Y=28
    实际X=-24
    Y 偏差=0
    X 偏差=0
  1. 取自默认设置的收针所用模块、宽度和外观借助收针功能分配到子行里。
    如何更改收针设置
  2. 袖笼收针过程形成了一个用户自定义 J-曲线。
