Einstellmöglichkeiten zur Bearbeitung

I. Vorgaben in der Maschenlängen-Tabelle:

  1. Verschiedene farbliche Einträge für Maschenlängen sind in einer Musterreihe im Designmuster eingetragen.
    1
    In der Multifunktionsleiste Start unter Parameter das Toolfenster Setup-Daten öffnen und die Rubrik Maschenlänge auswählen.

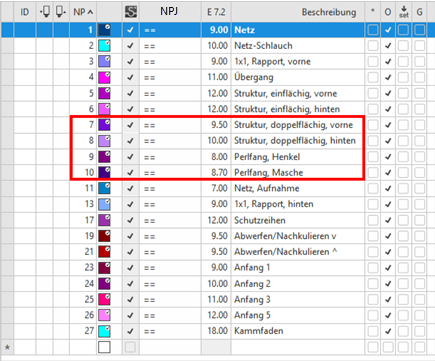

  1. Toolfenster Maschenlänge (NP) erscheint.
    3. 2
    In der Spalte NPJ die gewünschte Einstellung vornehmen:

!

Festigkeitsbereich vor Änderung der Maschenlänge schützen

extra Reihe

Musterreihe mit verschiedenen Maschenlängen wird aufgeteilt, d.h. für jede Maschenlänge in einem Schlittenhub wird ein Verschieben des Fadenführers im Muster eingetragen.

Resultat: Höhere Laufzeit aufgrund des Verschiebens des Fadenführers (Kicken).

==

Festigkeitsänderung gleichmäßig in beiden Bereichen ausführen

    3
    Gewünschte Änderungen in den anderen Spalten z.B. E7.2, Beschreibung u.s.w. vornehmen.
    4
    Toolfenster schließen.

II. Weitere Einstellungen in Setup-Daten und Konfiguration:

Vorgaben in Setup-Daten für Flexible Stitch (MSECNPJ) vornehmen:

    1
    In der Multifunktionsleiste Start -> Toolfenster Setup-Daten -> Geschwindigkeit öffnen.
    2
    Registerkarte Verhalten (MSECn) auswählen.
    3
    In der Rubrik Bei Flexible Stitch (MSECNPJ) Vorgaben für das Arbeiten mit PTS (NPJ) vornehmen:
    4
    Unter Wert die gewünschte Schlittengeschwindigkeit für das Arbeiten mit PTS (NPJ) eingeben.
    5
    Toolfenster schließen.

Vorgaben für die Jacquardsymbole beim Arbeiten mit NPJ vornehmen:

: Die Zuweisung von Maschenlängenwerten für die beiden Jacquardsymbole ist abhängig von der Maschinengeneration.

    1
    In der Multifunktionsleiste Start -> bei Konfiguration das Toolfenster Konfiguration öffnen.
    2
    Registerkarte Weitere Einstellungen auswählen.
    3
    In der Rubrik Variable Maschenlänge unter NPJ die gewünschten Werte für die Jacquardsymbole ‘.‘ = und N = eingeben.
    4
    Toolfenster schließen.
