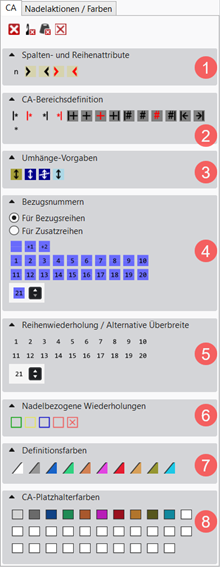

Werkzeuge in Color Arrangement Editor

1

Spalten- und Reihenattribute

Bezugsspalte

Markierung der Spalte für die Bezugsnummern

Spalte für vertikale Wiederholung

Zur Erstellung von Wiederholungen in der Höhe (Rapporte)

Linke Schnittbereichsspalte

Strickkante in der Strickteilmitte rechts

: Entspricht dem Zähler #RM.

Rechte Schnittbereichsspalte

Strickkante in der Strickteilmitte links

: Entspricht dem Zähler #LM.

Linke Strickteilspalte

Linke Außenkante eines Strickteils.

: Entspricht dem Zähler #L.

Rechte Strickteilspalte

Rechte Außenkante eines Strickteils.

: Entspricht dem Zähler #R.

2

CA-Bereichsdefinition

Wiederholung ab der linken Musterspalte

Markierten Spaltenbereich innerhalb der Farbe relativ zur ersten Musterspalte wiederholen.

Wiederholung nach rechts

Markierten Spaltenbereich ab der linken Farbfeldgrenze wiederholen.

Wiederholung ab der rechten Musterspalte

Markierten Spaltenbereich innerhalb der Farbe relativ zur letzten Musterspalte wiederholen.

Wiederholung nach links

Markierten Spaltenbereich ab der rechten Farbfeldgrenze wiederholen.

Überbreite, überschreibend, mit Wiederholung ab dem linken Musterrand

Zusätzliche Spalte links relativ zur ersten Musterspalte von einem Farbbereich überschreibend eintragen.

Überbreite, überschreibend

Zusätzliche Spalte links und / oder rechts von einem Farbbereich überschreibend eintragen.

Überbreite

Zusätzliche Spalte links und / oder rechts von einem Farbbereich nicht überschreibend eintragen.

Überbreite, überschreibend, mit Wiederholung ab dem rechten Musterrand

Zusätzliche Spalte rechts relativ zur letzten Musterspalte von einem Farbbereich überschreibend eintragen.

Auswirkung:
Farbbereich wird bis max. Formrand verbreitert.

Beispiel: Intarsia-Bindung

Überbreite am Formrand, überschreibend, mit Wiederholung ab dem linken Musterrand

Zusätzliche Spalte links relativ zur ersten Musterspalte von einem Farbbereich am Formrand überschreibend eintragen

Überbreite am Formrand, überschreibend

Zusätzliche Spalte links und / oder rechts von einem Farbbereich am Formrand überschreibend eintragen.

Überbreite am Formrand

Zusätzliche Spalte links und / oder rechts von einem Farbbereich am Formrand nicht überschreibend eintragen.

Überbreite am Formrand, überschreibend, mit Wiederholung ab dem rechten Musterrand

Zusätzliche Spalte rechts relativ zur letzten Musterspalte von einem Farbbereich am Formrand überschreibend eintragen.

Auswirkung:
Farbbereich wird über den Formrand hinaus um die angegebene Spaltenanzahl verbreitert.
Dabei wird Außerhalb Form auf Innerhalb Form gesetzt.

: Formkanten werden nicht verschoben, Attribute werden verbreitert.

Linker Gestrickrand

Ausblenden am linken Gestrickrand in der gezeichneten Breite.

Rechter Gestrickrand

Ausblenden am rechten Gestrickrand in der gezeichneten Breite.

Reihenwiederholung

Zum Definieren von Rapporten in der Spalte

: Sollen mehrere Rapporte im CA definiert werden, so kann man die Reihenwiederholung optisch zusätzlich mit Definitionsfarben kennzeichnen. Bei aneinander liegenden Rapporten muss eine Definitionsfarbe zwingend verwendet werden, da diese den Beginn und das Ende eines Rapportes definiert.

Außerhalb Form in der Suchreihe

Zur Definition von Vorgaben im Nadelbett im Bereich links vom Zähler #L und im Bereich rechts vom #R, also für Vorgeben außerhalb Form.

• Beispiel Kammfaden

3

Umhänge-Vorgaben

Vorgaben für Form-Umhängen

Musterreihe für Minder- und Zunahme-Umhängen festlegen

Vorgaben für Struktur-Umhängen

Musterreihe für das Struktur-Umhängen festlegen.
Vorgezogen oder verzögert

Strukturumhängen nicht erlauben

Musterreihe, in welcher das Struktur-Umhängen nicht ausgeführt werden darf, festlegen

Vorgaben für Auto-Umhängen

Musterreihe für das Auto-Umhängen festlegen

4

Bezugsnummern

Für Bezugsreihen

Bezugsreihen-Nummer beibehalten

Vorige Bezugsreihen-Nummer bleibt erhalten, d.h. die Bezugsreihen-Nummer wird nicht weitergezählt.

Bezugsreihen-Nummer um 1 erhöhen

Bearbeitete Bezugsreihen-Nummer wird zur weiteren Bearbeitung um 1 weitergezählt.

: In der ersten Reihe des CA’s wird das Symbol ‚+‘ nicht ausgeführt, d.h. es entspricht dem Eintrag von .

Bezugsreihen-Nummer um 2 erhöhen

Bearbeitete Bezugsreihen-Nummer wird zur weiteren Bearbeitung um 2 weitergezählt, d.h. eine Musterreihe wird übersprungen.

bis

Bezugsreihen-Nummer von 1 bis 20

Auswahl der Bezugsreihen-Nummern zur Nummerierung der Bezugsreihen im Designmuster

Auswahl weiterer Bezugsreihen-Nummern größer 20

Für Zusatzreihen

Zusatzreihen-Nummer beibehalten

Vorige Bezugsreihen-Nummer bleibt erhalten, d.h. die Bezugsreihen-Nummer wird nicht weitergezählt.

Zusatzreihen -Nummer um 1 erhöhen

Bearbeitete Bezugsreihen-Nummer wird zur weiteren Bearbeitung um 1 weitergezählt.

Zusatzreihen -Nummer um 2 erhöhen

Bearbeitete Bezugsreihen-Nummer wird zur weiteren Bearbeitung um 2 weitergezählt, d.h. eine Musterreihe wird übersprungen.

bis

Zusatzreihen -Nummer von 1 bis 20

Auswahl der Zusatzreihen-Nummern zur Nummerierung der Zusatzreihen im Color Arrangement

Auswahl weiterer Zusatzreihen-Nummern größer 20

5

Reihenwiederholung / Alternative Überbreite

bis

Reihenwiederholung oder Überbreite 1 bis 20

Zahlen zum Definieren von

• Wiederholfaktor bei Reihenwiederholungen
• Definition der alternativen Überbreite

Reihenwiederholung oder Überbreite 21 und höher

6

Nadelbezogene Wiederholungen

Start der Wiederholung

Bereiche selektieren und entsprechend des Strickelemente-Typs definieren

• Abketteln mit CA
• Wiederholungen in einem Modul

Erste Wiederholung

Folgende Wiederholung

Nadelbelegung löschen Wiederholung löschen Ein-/Ausstricken löschen

Markierte Bereiche löschen

7

Definitionsfarben

bis

Zur optischen Kennzeichnung von

• Anschlusspunkten
• Reihenwiederholungen (Rapporten)
• Jacquardfarben im Strickelement-Typ Jacquard-Modul
