Arbeiten in der Linientabelle oder dem Dokumentenfenster (Grafik)

Arbeiten in der Linientabelle oder im Dokumentfenster:

Dokumentfenster Neuer Schnitt xx [Größe x] ist aktiv.
Es wird der Grundschnitt grafisch dargestellt.

1: Zur Erstellung eines Linienschnittes aus dem angezeigten Rechteck in der Multifunktionsleiste Schnittbearbeitung unter Eigenschaften die Taste Linientabelle anklicken.
- oder -
Im Dokumentfenster die angezeigte Grafik verwenden.

2: Gewünschte Schnittlinien erstellen.

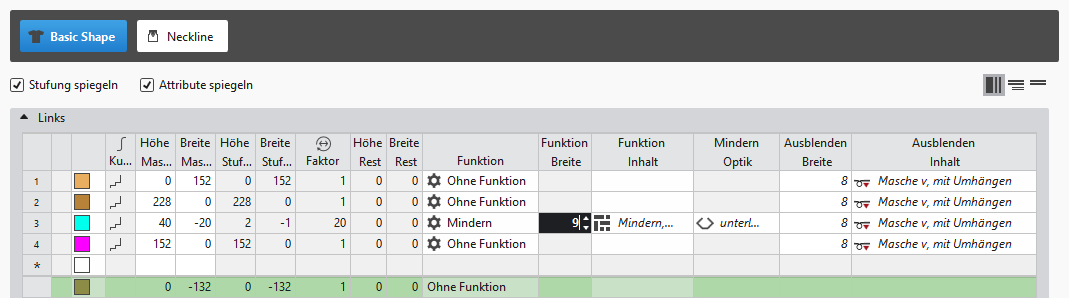

Beispiel: Linienschnitt für das Strukturmuster

Grundschnitt: Vorderteil

: Es ist beliebig mit welcher Methode Sie arbeiten, da immer beide Ansichten gegenseitig angepasst werden.

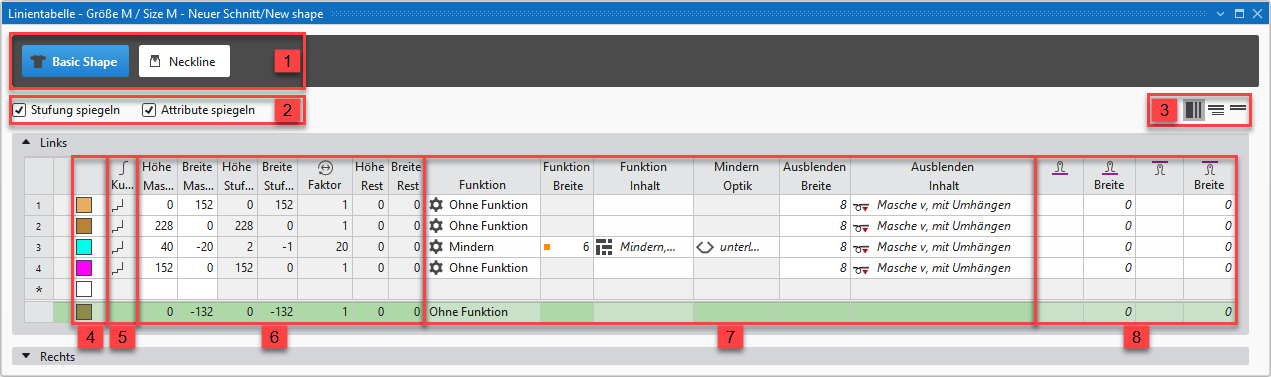

Erläuterung zur Linientabelle


1	Anzeige aller vorhandener Schnittelemente Grundschnitt (immer vorhanden) Hinzufügen eines neuen Schnittelements symmetrisch oder asymmetrisch Halsausschnitt Gefüllter Halsausschnitt Spickel Loch Abnäher Innerhalb Form
2		Stufung spiegeln		Erstellung eines symmetrischen Schnitts / Schnittelement : Linientabelle links und rechts sind identisch.
			Attribute spiegeln	Änderung der Attribute wird in Linientabelle links und rechts durchgeführt
			Attribute nicht spiegeln	Änderung der Attribute werden nur in Linientabelle links oder rechts durchgeführt
		Stufung nicht spiegeln		Erstellung eines asymmetrischen Schnitts / Schnittelement : Linientabelle links und rechts können unterschiedlich bearbeitet werden..
3		Alle Eigenschaften anzeigen
		Unterzeilen anzeigen
		Unterzeilen ausblenden
4	Anzeigefarbe für Hauptzeilen und Unterzeilen einer selektierten Linie in der Linienansicht
5		Kurventyp		Anzeige der Hauptzeile mit dem gewählten Kurventyp Änderung des Kurventyps
6	Spalten zur Eingabe der Werte für die Linien des Linienschnitts im Eingabeformat Maschen: Höhe Maschen und Breite Maschen Stufen: Höhe Stufen und Breite Stufen : Aus den eingegebenen Werten wird anhand des Kurventyps der Wert Faktor, Höhe Rest und Breite Rest errechnet.
7	Spalten zur Eingabe der Linien-Attribute : Der Eintrag in der Spalte Funktion wird automatisch anhand der Werte für eine Linie ermittelt.
8	Vorgabe für Arbeiten mit PTS (NPJ) für eine Linie (Formkante) Wert für vorderes und / oder hinteres Nadelbett Breite in Nadeln

Schnittlinie in einem Schnittelement einfügen:

: In beiden Methoden werden die Schnittlinien standardmäßig symmetrisch eingefügt.

In der Linientabelle:
Eingabe von positivem Wert: Zunahme und nach oben
Eingabe von negativem Wert: Mindern und nach unten

In der letzten Tabellenzeile mit dem Symbol * die gewünschten Werte eintragen. Bestätigung der Eingabe mit Taste Enter und eine neue Tabellenzeile wird eingefügt.
Eine Reihe selektieren -> mit RMT Kontextmenü öffnen -> Hauptzeile hinzufügen auswählen.
Eine Reihe selektieren -> mit RMT Kontextmenü öffnen -> Zeile davor hinzufügen
- oder -
Zeile danach hinzufügen auswählen.

: Nur in der Linientabelle kann durch Deaktivieren von Stufung spiegeln ein asymmetrischer Linienschnitt erstellt werden.

im Dokumentfenster

Cursor auf einer Linie der angezeigten Grafik positionieren -> mit RMT das Kontextmenü öffnen -> Schnittlinie einfügen auswählen.

Neues Schnittelement anlegen:

In der Linientabelle

Cursor im Bereich neben Taste Grundschnitt positionieren -> mit RMT das Kontextmenü öffnen -> Neues Schnittelement hinzufügen... auswählen.

im Dokumentfenster

Cursor im Dokumentfenster der Grafik positionieren -> mit RMT das Kontextmenü öffnen -> Neues Schnittelement hinzufügen... auswählen.

1: Im Auswahlmenü gewünschtes Schnittelement symmetrisch / asymmetrisch auswählen.

2: Schnittlinien des erstellten Schnittelements gleich wie den Grundschnitt bearbeiten.

Das erstellte Schnittelement wird in der Grafik als auch in der Linientabelle angezeigt.

Schnittelement-Typ: Halsausschnitt symmetrisch

Positionierung eines Schnittelements im Grundschnitt

:
Jedes Schnittelement bekommt bei der Erstellung eine Verknüpfung (Anker) zu einem Schnittpunkt im Grundschnitt.

Ein Grundschnitt mit einem Schnittelement Halsausschnitt ist erstellt.

1: Cursor im Schnittelement positionieren.

2: Mit gedrückter LMT das Schnittelement neu positionieren.
- oder -
Mit den Pfeiltasten auf der Tastatur verschieben.
- oder -
Mit Doppelklick LMT im Schnittelement die Koordinatenanzeige öffnen und Werte eingeben.

Am Schnittelement Halsausschnitt wird der Ankerpunkt mit seinen X- und Y-Koordinaten sichtbar.

3: Gegebenenfalls die Positionierung ändern.

Möglichkeiten der Bearbeitung eines Ankers über das Kontextmenü

Bearbeiten

Toolfenster zum manuellen Ändern der Werte für X- und Y-Koordinaten.

Anker aufteilen

Gruppierten Anker aufteilen in einen Anker für x-Koordinate und einen für Y-Koordinate, um gegebenenfalls einen Anker mit einem anderen Schnittpunkt zu verankern.

: Ein Anker beinhaltet standardmäßig beide Werte für die X- und Y-Koordinaten.
