Markierungspunkteigenschaften anzeigen und ändern
Arten von Markierungspunkten
- Markierungen, welche einer Schnittlinie zugeordnet sind.
: Anzeige in
Linieneigenschaften - Strickelement für Start des V-Ausschnittes
- Markierungen / Markierungspunkte, welche einem Schnittelement zugeordnet sind: Anzeige in
Markierungspunkt-Eigenschaften - Markierungen für das Aufnähen einer Tasche
- Markierungen für das Annähen von Knöpfen
- u.s.w
Markierungspunkteigenschaften anzeigen und ändern:
-
im Dokumentfenster
- Cursor auf einem Markierungspunkt in der angezeigten Grafik positionieren -> mit RMT das Kontextmenü öffnen -> Markierungspunkt-Eigenschaften auswählen und im Toolfenster gewünschte Eingaben vornehmen.
- Mit Taste Markierungspunkt-Eigenschaften in der Multifunktionsleiste das Toolfenster öffnen und die gewünschte Eingaben vornehmen.
|
|

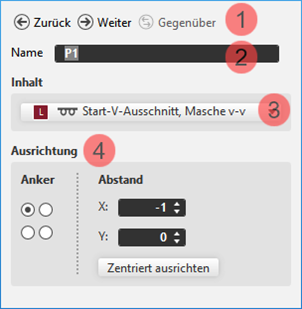

1 |
Tasten, um zwischen den angelegten Markierungspunkten zu wechseln | |
|
2 |
Name des selektierten Markierungspunkts
| ||
|
3 |
Verwendetes Strickelement als Markierung | ||
|
4 |
Positionierung des Strickelements am Markierungspunkt | ||
|
Anker |
Entspricht dem Referenzpunkt in einem Strickelement.
| ||
|
Abstand |
Offset in x-Richtung und y-Richtung für die Platzierung des zugeordneten Strickelements in Bezug zum Markierungspunkt in Abhängigkeit des gesetzten Ankerpunkts | ||
|
Zentriert ausrichten |
Zentriert das zugeordnete Strickelement am Ankerpunkt | ||
-
In der Linientabelle
: nur möglich, wenn Markierung einer Schnittlinie zugeordnet wurde. - Linie in Tabelle selektieren -> mit Taste Linieneigenschaften Toolfenster öffnen und unter die gewünschten Eingaben vornehmen.
|
|
X |
Offset in x-Richtung und y-Richtung für die Platzierung des zugeordneten Strickelements |
|
Y | ||
|
Ankerpunkt |
| |
|
Strickelement |
Anzeige und Auswahl eines Strickelements | |
|
Ausrichtung |
Platzierung des Strickelements am Markierungspunkt | |
|
Markierungen für gespiegelte Linie übernehmen |
Überträgt die Markierungen der aktuellen Linie auf die gegenüberliegende Linie.
|
