Jacquardrückseite einfügen und weitere Einstellungen vornehmen

I. Jacquardrückseite zuweisen:

    1
    Reihenselektion über die Steuerspalte erstellen.
    - oder –
    Mit der Zeichenfunktion Rechteck eine Selektion des Jacquardmotivs erstellen.
    2
    Cursor im Musterbereich positionieren.
    3
    Kontextmenü Selektion / Jacquard… aufrufen.
  1. Der Dialog Jacquard erzeugen [Neues Muster] erscheint.
    2. 4
    Im Dialog unter Jacquards -> Farben -> minimal pro Reihe und Spalte (Garnbrücken) auswählen.
    5
    Unter Jacquard-Modul das gewünschte Jacquard-Modul für die Rückseite auswählen.
    6
    Gegebenfalls weitere Einstellungen vornehmen:
    7
    Mit Taste Jacquard erzeugen die Vorgaben ins Muster übernehmen.
    8
    Mit Taste den Dialog beenden.

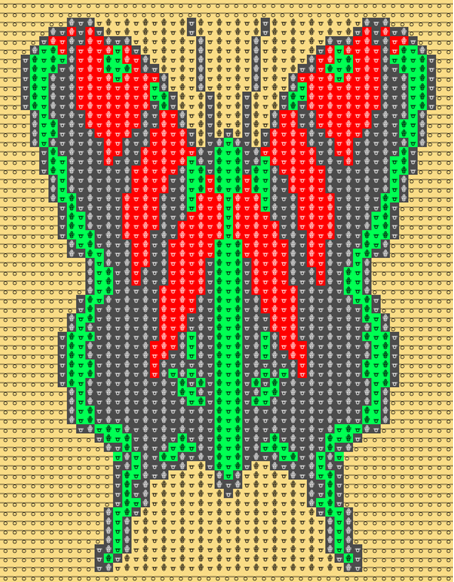

  1. Der eingefügte Jacquard wird mit dem entsprechenden Symbol im Muster angezeigt.

II. Einstellungen für die Fadenführer (Farbbereiche):

  1. Das Motiv ist im Designmuster erstellt.
  2. Das Dokumentfenster Fadenführer ist geöffnet.
    1
    Über Fadenführer anzeigen das Toolfenster Fadenführer öffnen. Die Tabelle Farbparameter erscheint im Toolfenster.
    2
    Gewünschte Einstellungen für die Fadenführer (Farbbereiche) vornehmen:

III. Einstellung für die Fadenführer und die Fadenführergrundstellung:

  1. Das Motiv ist im Designmuster erstellt.
  2. Das Dokumentfenster Fadenführer ist geöffnet.
    1
    Über Fadenführer anzeigen -> Toolfenster Fadenführer öffnen.
    2
    Gewünschte Einstellungen für die Fadenführer und die Fadenführergrundstellung vornehmen:

IV. Änderung von Standardvorgaben für Intarsia-Jacquard vornehmen:

: Jedem Muster im Muster-Projekt ist standardmäßig für Intarsia-Jacquard ein Modul für Netzaufnahme zugeordnet.

Möglichkeiten zum Ändern der Modulzuordnung:
