Form als Linienschnitt im Muster-Projekt erstellen

Toolfenster Schnitte öffnen:

    1
    In der Multifunktionsleiste Start unter Toolfenster das Toolfenster Schnitte auswählen.
  1. Im Toolfenster werden die bestehenden Schnitte des Muster-Projekts angezeigt.
    2. 2
    Cursor im Toolfenster platzieren und Kontextmenü öffnen.
    3
    Im Kontextmenü Neuen Schnitt in Größe M erstellen… auswählen.
  2. Der Dialog Neuer Linienschnitt wird geöffnet.
    3. 4
    Gewünschtes Eingabeformat auswählen.
    5
    Mit Taste OK bestätigen.
  3. Neuer Linienschnitt (Grundschnitt) wird im Toolfenster Schnitte und in einem neuen Dokumentfenster Neuer Schnitt xx [Größe x] grafisch als Rechteck angezeigt.
    : Die Standard-Attribute werden für die Schnittkanten des Linienschnitts verwendet.
    4. 6
    Zur Erstellung eines Linienschnittes aus dem angezeigten Rechteck in der Multifunktionsleiste unter Eigenschaften die Taste Linientabelle klicken.
    - oder -
    Im Dokumentfenster die angezeigte Grafik verwenden.
    7
    Gewünschte Schnittlinien erstellen.
    - oder –
    Bestehenden Schnitt in das Muster-Projekt importieren.
    8
    Den Schnittlinien die gewünschten Schnittlinien-Attribute zuordnen.

: Es ist beliebig mit welcher Methode Sie arbeiten, da immer beide Ansichten gegenseitig angepasst werden.

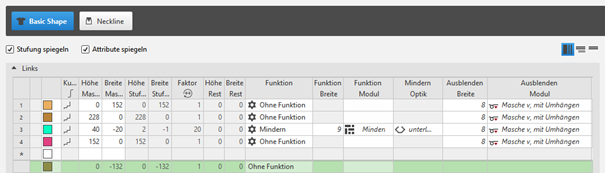

Grundschnitt: Vorderteil

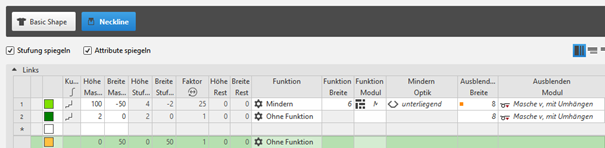

Schnittelement-Typ: Halsausschnitt symmetrisch

Schnittelement-Typ Abnäher für die linke und rechte Seite erstellen:

:
Das Schnittelement Abnäher beinhaltet die Information Ausrichten oder .

Ausrichten nach rechts

Symbol wird im Schnittelement Abnäher auf der linken Seite im Grundschnitt verwendet.

Ausrichten nach links

Symbol wird im Schnittelement Abnäher auf der rechten Seite im Grundschnitt verwendet



    1
    Linien des erstellte Schnittelements in der Linientabelleöffnen, um Vorgaben zur Linie zu definieren.
    - oder -
    Linie mit Doppelklick auf die gewünschte Schnittlinie öffnen.
    2
    Werte für den Abnäher links eingeben:
    3
    Gewünschte Schnittlinien-Attribute zuordnen:

: Das erste erstellte Schnittelement Abnäher hat den Bezug zur linken Grundschnittseite, wodurch die Linientabelle Links angelegt wird.

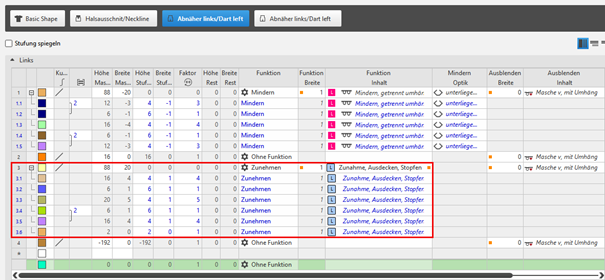

Schnittelement-Typ Abnäher für die linke Seite des Grundschnitts



    4
    Schnittelement selektieren und im Kontextmenü Duplizieren aufrufen.

: Das duplizierte Schnittelement hat nun den Bezug zur rechten Seite des Grundschnitts, wodurch die Linientabelle Rechts angelegt wird.

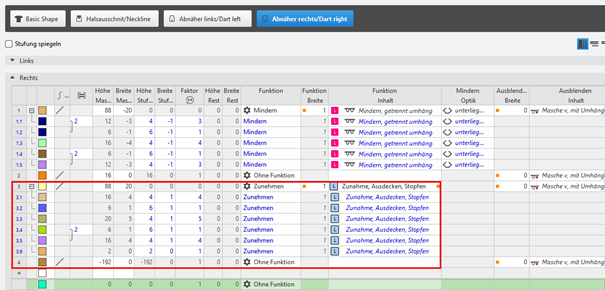

Schnittelement-Typ Abnäher für die rechte Seite des Grundschnitts

Schnittelemente Abnäher verankern und positionieren:

  1. Grundschnitt mit den Schnittelementen Abnäher links und rechts ist erstellt.
    1
    Schnittelement Abnäher rechts selektieren.
  1. Linie mit den Ankern wird angezeigt.
    2. 2
    Gewünschten Anker mit gedrückter LMT an den Cursor nehmen.
    3
    Cursor mit gedrückter LMT zu einem anderen Schnittlinienpunkt bewegen.
    4
    LMT loslassen.
  2. Schnittelement ist mit diesem Schnittlinienpunkt verankert.
    3. 5
    Mit Doppelklick im selektierten Schnittelement das Eingabefenster öffnen.
    - oder -
    Mit Doppelklick auf der Koordinatenanzeige das Eingabefenster öffnen.
    6
    Eventuell die Koordinaten für Abstand X: und Abstand Y: ändern.
  1. Das Schnittelement ist korrekt verankert und sitzt an der richtigen Position.
    7
    Mit dem zweiten Schnittelement Abnäher fortfahren.
