Tiefhalten über Fangfunktion

Gestrick durch Abdecken über Fangfunktion tiefhalten:

Problemfall bei sehr festen Gestricken
Austreibende Nadeln ziehen das Gestrick trotz Niederhalteplatinen mit nach oben, wodurch bereits gestrickte Maschen nicht hinter die Nadelzunge gelangen.
Lösung:
Einbau von Schlossteilen zum Tiefhalten des Gestrickes über Fangfunktion
Auf dem gegenüberliegenden Nadelbett werden zeitlich vor den strickenden Nadeln ebenfalls Nadeln ausgetrieben, welche vor den strickenden Nadeln zur Abdeckung ein Nadelkreuz bilden.
Vorteile:

Serien-Stricksystem kann mit geringem Aufwand durch Austausch weniger Teile umgebaut werden.
Umgebautes Stricksystem kann in vollem Umfang die Funktionen Masche, Übergabe und Übernahme ausführen.
Alle ausführbaren Funktionen sind unabhängig von der Schlittenrichtung.

Nachteil:

In diesem System kann kein Fang gestrickt werden.

Schlossumbau für ‚Tiefhalten über Fangfunktion‘:

Schlossabstand	6‘‘			5‘‘
Feinheit [E]	E 2,5.2 / 3,5.2 E 5 / 5.2	E 2,5.2 m.4L E 3,5.2 m.4L	E 7 / 8	E 10 / 7.2 E 6.2 (12m.10)	E 12	E 14
Schlossumbau (Nachrüstsatz)	269679	269680	269681	269682	269683	269684

: Ist für 5,2“-Schloss nicht möglich, da aufgrund der Schlossausführung die Tiefhaltenadeln zeitlich nicht vor den strickenden Nadeln ausgetrieben werden können.

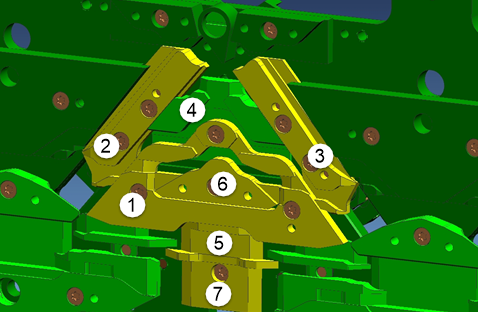

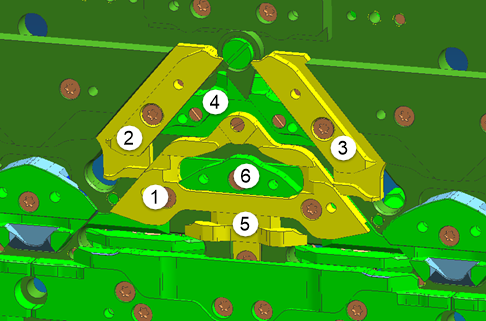

Systemabstand 6‘‘		Systemabstand 5‘‘



Austausch von Schlossteilen beim Umbau
1	Strickaustriebsteil	1	Strickaustriebsteil
2	Abzugsteil links	2	Abzugsteil links
3	Abzugsteil rechts	3	Abzugsteil rechts
4	Fangbegrenzungsteil	4	Fangbegrenzungsteil
5	Drückerteil Fang	5	Drückerteil Fang
6	Übernahmeteil	6	Übernahmeteil – kein Austausch
7	Drückerteil Übergabe		entfällt

Anwendungsbeispiel:

Beim Stricken von Fang mit Flottung ohne Abdeckschloss kann beim Nadelaustrieb der Faden hochgeschoben werden.
Bei der nachfolgenden Maschenbildung liegt der Faden als Flottung im Gestrick.

Lösung:
Systemumbau zum Tiefhalten über Fangfunktion

Stricken: Fang vorne mit Flottung

Schlossumbau für Tiefhalten über Fangfunktion im hinteren Nadelbett .

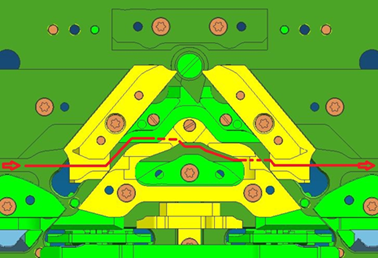

Nadelaktion Fang im hinteren Nadelbett zum Tiefhalten

Stricken: Fang hinten mit Flottung

Schlossumbau für Tiefhalten über Fangfunktion im vorderen Nadelbett .

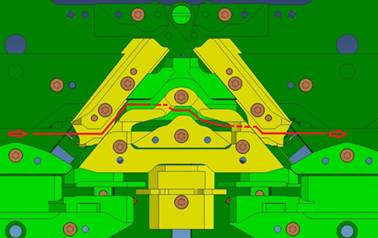

Nadelaktion Fang im vorderen Nadelbett zum Tiefhalten

Resultat:

Mit Hilfe des Schlossteils wird die Flottung unter den austreibenden Nadeln gehalten und der in der Nadel liegende Fang wird nun durch die maschenbildenden Nadeln nicht hochgeschoben.

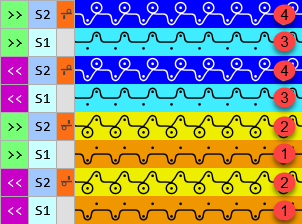

	4	Fangauswahl vorne zum Tiefhalten Stricken im System 2: Masche hinten
	3	Stricken im System 1: Fang hinten Flottung
	2	Fangauswahl hinten zum Tiefhalten Stricken im System 2: Masche vorne
	1	Stricken im System 1: Fang vorne mit Flottung

Weitere Anwendungen:

Neu eingelegte Schussfäden werden nicht sicher unterhalb des Nadelkreuzes (Schnittpunkt Auflageflächen gegenüberliegender Nadeln) gehalten, da sie noch nicht in das Gestrick eingebunden sind.
Durch den Systemumbau Tiefhalten über Fangfunktion kann der Schussfaden im Kammspalt verriegelt werden bis eine nachfolgende Maschenreihe gestrickt wurde.

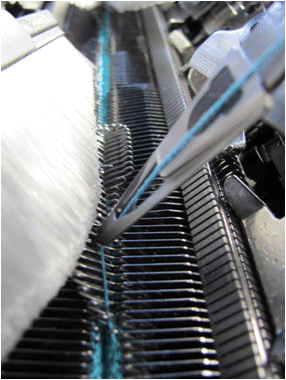

An den Farbfeldrändern bei Intarsia tritt das Problem auf, dass der Faden, der vom Fadenführer ins Farbfeld zurückgeht so hoch liegt, dass er nicht von der ersten Nadel des Farbfeldes erfasst wird.
Diese Verbindung wird von einer Tiefhaltenadel definiert tief gehalten und kann so sicher vom vorgesehenen Nadelhaken erfasst werden.

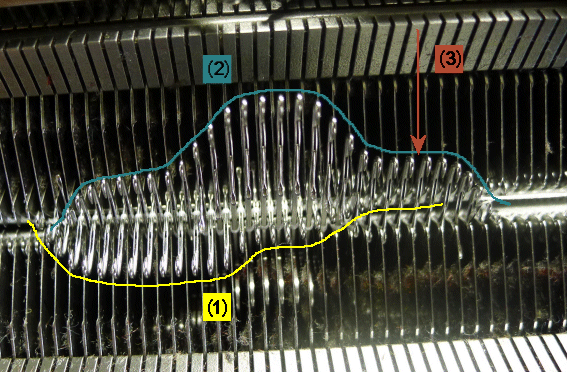

Nadelaustrieb bei Tiefhalten mit Fang
	Beispiel: Stricken vorne, Abdecken hinten: Strickablauf: << S:R-F; S1 (1) Abdeckkurve hinten (beginnt ca. 2 Nadeln vor der Strickkurve) (2) Strickaustrieb vorne (3) Position Fadenführer

Nadelaustrieb bei Tiefhalten mit Fang

Beispiel:
Stricken vorne, Abdecken hinten:

Strickablauf: << S:R-F; S1

(1) Abdeckkurve hinten
(beginnt ca. 2 Nadeln vor der Strickkurve)
(2) Strickaustrieb vorne
(3) Position Fadenführer

Programmierung mit der CREATE PLUS:

Schlossteil ist für Tiefhalten über Fangfunktion an der Maschine eingebaut.

1: In der Registerkarte Maschinenattribute des Toolfensters Konfiguration eine eigene Maschine anlegen.

Die eigene Maschine ist nicht schreibgeschützt und die MC-Attribute können geändert werden.

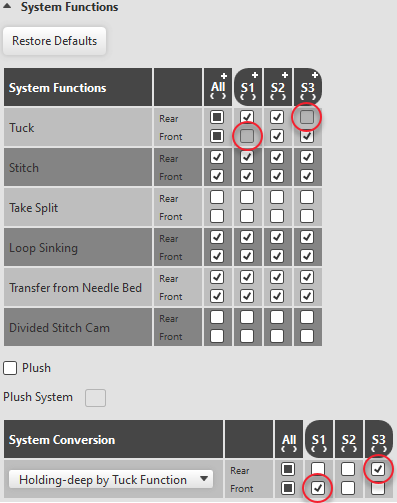

2: In der Rubrik Systemfunktionen bei Systemumbau , Tiefhalten über Fangfunktion für die entsprechenden Systeme vorne und hinten auswählen.

Die Nadelaktion Fang ist in diesen Systemen nicht mehr erlaubt.
Die Systemfunktion Fang wird entsprechend deaktiviert.

3: Muster zeichnen.
Für Stricken und Tiefhalten z.B. mit Nadelaktion Masche vorne - Fang hinten

Stricken von Masche vorne und Tiefhalten durch den Fang hinten.

4: Zum Tiefhalten in der Steuerspalte Systemfunktion einen dieser 3 Einträge definieren.
Tiefhalten vorne
Tiefhalten hinten
Tiefhalten vorne und hinten

Sintral-Angabe für Stricken und Tiefhalten über Fangfunktion:

S:A - #G; Y:3; S2
vorne Masche (A) und hinten Fang (G) = tiefhalten
S:#G - A; Y:3; S2
hinten Masche (A) und vorne Fang (G) = tiefhalten
Das Symbol # steht im Sintral für die Funktion Tiefhalten über Fangfunktion

1: Technikbearbeitung durchführen.

Bei der Technikbearbeitung und der Ermittlung der Nadelbelegung werden diese Einstellungen berücksichtigt.
Sintral wird entsprechend erzeugt.
