Aus dem Design-Projekt exportieren

Du kannst unterschiedliche Dateien, auf verschiedenen Wegen aus deinem Design-Projekt exportieren.

Die Designansicht als Bilddatei speichern

  1. Ein Design-Projekt ist geöffnet.
  2. Dein Muster enthält ein Design, das du als Bilddatei speichern willst.
    95
    In der Designansicht mit RMT das Kontextmenü öffnen.
    96
    Menüeintrag Als Bilddatei exportieren... anklicken.
    97
    Bilddatei-Format wählen, Name eingeben, Ordner wählen und speichern.
  1. Die gesamte Designansicht wird gespeichert.

Die Gestrickansicht als Bilddatei speichern

  1. Ein Design-Projekt ist geöffnet
    98
    In der Gestrickansicht mit RMT das Kontextmenü öffnen
    99
    Menüeintrag Als Bilddatei exportieren... anklicken

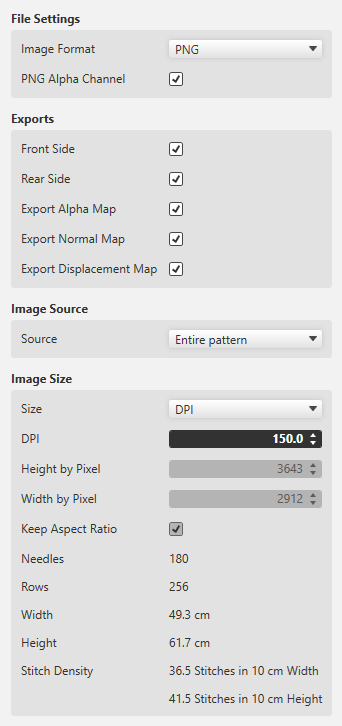

  1. Folgender Dialog mit Einstellungen zum Speichern erscheint:

Bildformat

  • PNG mit oder ohne Transparenz
    Die Gestrickansicht für die Weiterverarbeitung in einer 3D-Bekleidungssoftware immer als PNG mit aktivierter Transparenz (PNG Alphakanal ) exportieren.
  • JPG mit Eingabe der Qualität
    Die Gestrickansicht als JPG wird immer mit einem schwarzen Hintergrund exportiert.

Exporte (Varianten)

Bei der 3D-Visualisierung und 3D-Simulation werden sogenannte Maps verwendet, um den Oberflächen dreidimensionaler Modelle zweidimensionale Bilder zuzuweisen.
Die verschiedene Arten von Maps verleihen den computergenerierten 3D-Modellen eine detailreichere und realistischere Optik.

  • Vorderseite
  • Rückseite
  • Alpha Map
    • Eine Alpha Map enthält Informationen über transparente Bereiche einer Textur.
      In einer 3D-Software erforderlich, um transparenten Raum zu definieren.
  • Normal Map
    • Auch Bump Map genannt.
    • Die Normal Map gibt den Winkel an, in dem virtuelles Licht über eine digitale Oberfläche reflektiert wird.
    • Damit wird das Erscheinungsbild der Texturtiefe simuliert.
    • Die Normal Map ist ein notwendiger Teil digitaler Texturen in einer 3D-Software.
  • Displacement Map
    • Auch Height Map genannt.
    • Eine Displacement Map kann eine zusätzliche Höhe einer digitalen Textur künstlich erstellen.
    • Dadurch entsteht ein realistischeres Erscheinungsbild dreidimensionaler Oberflächenstrukturen innerhalb eines 3D Modells.

Bildquelle

  • Komplettes Muster
    • Auswählen, wenn ein vollständiges Strickteil exportiert werden soll.
  • Selektierter Bereich
    • Exportiert nur den gewünschten, selektierten Ausschnitt eines Musters.
      Diese Funktion ist hilfreich, falls Rapporte in einer 3D-Bekleidungssoftware verwendet werden sollen.
  • Aktueller Bildausschnitt
    • Exportiert nur den Bereich, der aktuell im Dokumentfenster der Gestrickansicht erscheint.
  • Seitenverhältnis beibehalten
    • Das Größenverhältnis des Musters bleibt erhalten.

Ein neues Muster-Projekt aus dem Design erstellen

Ein neues Muster-Projekt kannst du nur in der CREATE PLUS erstellen.
In der CREATE DESIGN ist diese Auswahl nicht verfügbar.

  1. Du arbeitest auf der CREATE PLUS
  2. Ein Design-Projekt ist geöffnet und fertig zum Exportieren.
    100
    In der Registerkarte Start , Gruppe Export , Neues Muster-Projekt anklicken.
  1. Dialog Neues Muster-Projekt aus Design-Muster erscheint.
    2. 101
    Im Dialog Neues Muster-Projekt aus Design-Muster die Maschine auswählen.
    102
    Den Muster-Name eingeben.
    103
    Den Kamm für den Anfang ein- oder ausschalten.
    104
    Das gewünschte Design aus dem Design-Projekt auswählen.
  1. Ein neues Muster-Projekt wird erstellt.

Ein Strickteil rendern

Du kannst dein Design als 3D Simulation speichern.

  1. Ein Design-Projekt ist geöffnet
    105
    In der Registerkarte Start , Gruppe Export , Strickteil rendern anklicken

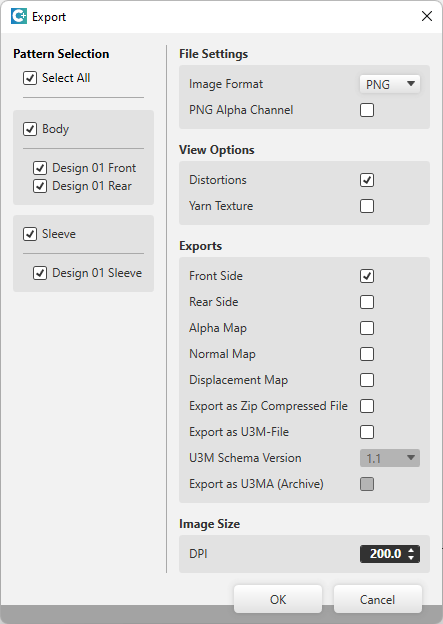

  1. Dialog Export mit Einstellungen zum Rendern erscheint.

Musterauswahl

  • Muster auswählen, die du exportieren möchtest.

Dateieinstellungen

Bildformat

  • PNG mit oder ohne Transparenz
    Die Gestrickansicht für die Weiterverarbeitung in einer 3D-Bekleidungssoftware immer als PNG mit aktivierter Transparenz (PNG Alphakanal ) exportieren.
  • JPG mit Eingabe der Qualität
    Die Gestrickansicht als JPG wird immer mit einem schwarzen Hintergrund exportiert.

Darstellungsoption

  • Verzug
    • Zeigt den Maschenverzug in der erzeugten Bilddatei an.
  • Garntextur
    • Zeigt den Faden in der erzeugten Bilddatei mit Garntextur an.

Exporte (Varianten)

Bei der 3D-Visualisierung und 3D-Simulation werden sogenannte Maps verwendet, um den Oberflächen dreidimensionaler Modelle zweidimensionale Bilder zuzuweisen.
Die verschiedene Arten von Maps verleihen den computergenerierten 3D-Modellen eine detailreichere und realistischere Optik.

  • Vorderseite
  • Rückseite
  • Alpha Map
    • Eine Alpha Map enthält Informationen über transparente Bereiche einer Textur.
      In einer 3D-Software erforderlich, um transparenten Raum zu definieren.
  • Normal Map
    • Auch Bump Map genannt.
    • Die Normal Map gibt den Winkel an, in dem virtuelles Licht über eine digitale Oberfläche reflektiert wird.
    • Damit wird das Erscheinungsbild der Texturtiefe simuliert.
    • Die Normal Map ist ein notwendiger Teil digitaler Texturen in einer 3D-Software.
  • Displacement Map
    • Auch Height Map genannt.
    • Eine Displacement Map kann eine zusätzliche Höhe einer digitalen Textur künstlich erstellen.
    • Dadurch entsteht ein realistischeres Erscheinungsbild dreidimensionaler Oberflächenstrukturen innerhalb eines 3D Modells.
  • Export als Zip-Archiv
    • Datei wird komprimiert gespeichert
  • Export als U3M-Datei
    • U3M ist ein standardisiertes Austauschformat für die 3D-Visualisierung.
      Dazu gehören Daten zu physikalischen Eigenschaften und Textur-Maps, die alle in einer ZIP-Datei (U3MA) zusammengefasst sind.
  • U3M-Schemaversion
    • U3M-Schemaversion auswählen
  • Export als U3MA (Archiv)
    • Die Dateien zusammengefasst in einer U3MA ZIP-Datei exportieren

Bildgröße

  • DPI
    • Bildgröße in DPI festlegen

Schnitte als DXF-Dateien speichern

Du kannst Schnitte aus deinem Design-Projekt als DXF-Datei exportieren.

  1. Ein Design-Projekt ist geöffnet
  2. Schnitte sind geladen oder erstellt
    106
    In der Registerkarte Start, Gruppe Export , Als DXF-Datei exportieren anklicken
  1. Dialog Schnitte exportieren erscheint.
    107
    Im Dialog Schnitte exportieren die Schnitte auswählen, die du exportieren willst und bestätigen.
    108
    Name eingeben und Ordner wählen, in dem die Schnitte gespeichert werden.
  1. Die Schnitte werden als DXF-Datei gespeichert.
