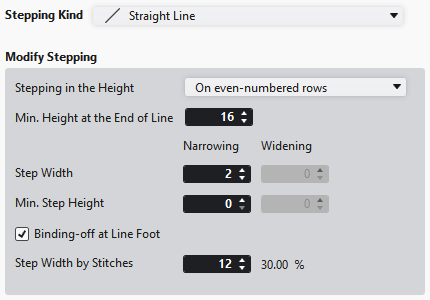

Kurventyp Gerade, J-, r-, S-Kurve, winklig nach innen oder außen

Stufungsverlauf

Kurventyp festlegen:
Gerade

J-Kurve

r-Kurve

S-Kurve

winklig, nach innen

winklig, nach außen

Höhenstufung

Reihen für Minderungen und Zunahmen festlegen:

• beliebig
• Auf geradzahligen Reihen
• Auf ungeradzahligen Reihen
• Links geradzahlig, rechts ungeradzahlig
  Für gespiegelte Linien
• Links ungeradzahlig, rechts geradzahlig
  Für gespiegelte Linien

Min. Höhe am Linienende

Mindesthöhe am Linienende eingeben.

Stufenbreite

Stufenbreite eingeben.

Für eine Minderkante, die Stufenbreite unter Mindern eingeben.

Für eine Zunahmekante, die Stufenbreite unter Zunahme eingeben.

Min. Stufenhöhe

Mindest-Stufenhöhe eingeben.

Für eine Minderkante, die Stufenbreite unter Mindern eingeben.

Für eine Zunahmekante, die Stufenbreite unter Zunahme eingeben.

Startbreite

Startbreite eingeben.

Nur bei einer Zunahmekante möglich.

Abketteln am Linienfuß

Linienfuß mit Abketteln beginnen.

Nur bei einer Minderkante möglich.

Stufenbreite in Maschen

Stufenbreite am Linienfuß in Maschen eingeben.
