Anwendungsbeispiel der Maschendichte

Die Auswirkung der Einstellungen in der Maschendichte, ist im Vergleich der Gestrickansicht mit der Designansicht deutlich zu erkennen.

• Ein Motiv ist in der Designansicht gezeichnet.
• Die Gestrickansicht ist geöffnet.
• In der Statusleiste der Gestrickansicht ist die Einstellung Anzeige im Maschendichteverhältnis aktiviert.

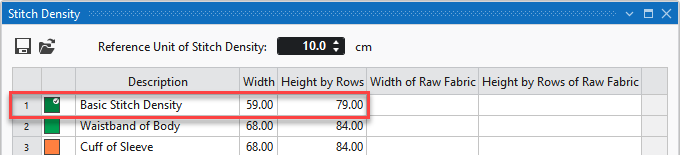

• Im Muster ist die Maschendichte auf Basis-Maschendichte gesetzt.

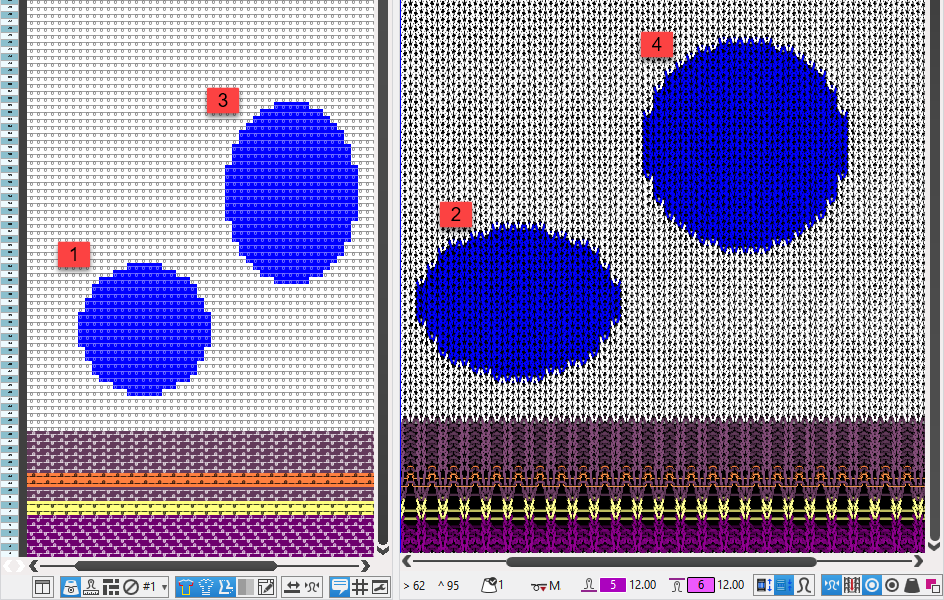

Die Auswirkung ist in folgender Vergleichsansicht zu erkennen.

Aus einem Kreis (1) in der Designansicht, wird eine Ellipse (2) in der Gestrickansicht.
Aus einer Ellipse (3) in der Designansicht, wird ein Kreis (4) in der Gestrickansicht.
