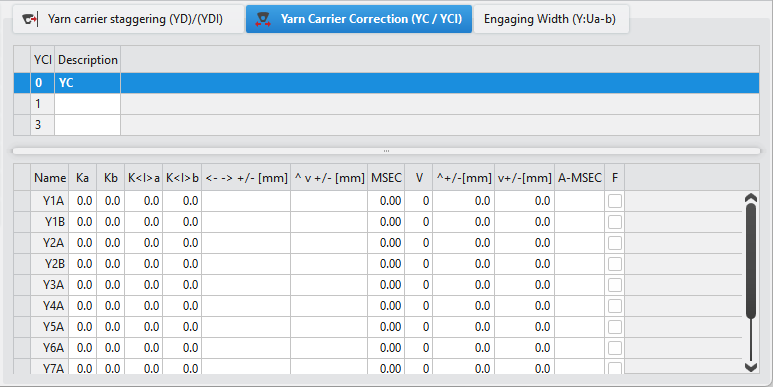

Fadenführer-Korrektur (YC/YCI)

YCI

Fadenführerkorrektur-Index (YCI)

Index 0 betrifft den Eintrag für YC.

Nehmen Sie für jeden Eintrag (YCI) die Einstellung der Korrekturwerte für die Fadenführer im unteren Bereich vor.

Beschreibung

Hinweis auf Verwendung des Eintrags. Hier können Sie einen Text eingeben.

Für jeden Eintrag der oberen Tabelle geben Sie in diese Tabelle die gewünschten Korrekturwerte für die Fadenführer ein.

Y

Fadenführer (1-8, 1A-8D)

Ka

Fadenführer-Korrekturwert (links) für ungeschwenkten Fadenführer, wenn Fadenführer innerhalb des Gestricks abgestellt wird.

Wertebereich: -120 bis 120
Schrittweite: 0.5=1/32 Zoll=0,8 mm

Kb

Fadenführer-Korrekturwert (rechts) für ungeschwenkten Fadenführer, wenn Fadenführer innerhalb des Gestricks abgestellt wird.

Wertebereich: -120 bis 120
Schrittweite: 0.5=1/32 Zoll=0,8 mm

K<I>a

Fadenführer-Korrekturwert (links) für geschwenkten Fadenführer.

Wertebereich: -120 bis 120
Schrittweite: 0.5=1/32 Zoll=0,8 mm

K<I>b

Fadenführer-Korrekturwert (rechts) für geschwenkten Fadenführer.

Wertebereich: -120 bis 120
Schrittweite: 0.5=1/32 Zoll=0,8 mm

MSEC

Schlittengeschwindigkeit, wenn dieser Fadenführer eingesetzt wird.

Besonders hilfreich für technische Gestricke.

V

Reduzierte Schlittengeschwindigkeit von der Schlittenumkehr bis zum Erreichen des Einsatzbereiches des Fadenführers.

Schlittengeschwindigkeit (n) für den Fadenführer reduzieren (n = 0..3). Die Geschwindigkeit wird von der Schlittenumkehr bis zum Erreichen des Einsatzbereiches des Fadenführers auf 75% reduziert. Anschließend kann zwischen folgenden Möglichkeiten gewählt werden:

  • 1 = Beschleunigung auf 100%
  • 2 = Abbremsen auf 50%, Geschwindigkeit beibehalten über eine Gestrickbreite von 2 Zoll, Beschleunigung auf 100%
  • 3 = Abbremsen auf 50%, Geschwindigkeit beibehalten über eine Gestrickbreite von 5 Zoll, Beschleunigung auf 100%
  • 0 = Aufheben der fadenführerspezifischen Schlittengeschwindigkeit

F

Automatische, systemunabhängige Fadenführer-Nachführung am Gestrickrand √ = ausschalten

Funktion für das automatische Nachführen der Fadenführer bei Formänderungen ein- oder ausschalten.

Weicht der Abstand zwischen Fadenführer und Gestrickrand ab, werden die Fadenführer automatisch dem Gestrickrand nachgeführt.

Grundlage: YDF-Wert aus Fadenführer-Abstand vom Gestrickrand (YD)

  • Automatisches Nachführen einschalten (Standardeinstellung)
  • Automatisches Nachführen ausschalten
  • Für musterspezifische Untereinträge:
    • Keine Vorgabe (= Don’t Care)
      Wert aus der vorherigen Zeile übernehmen.
      Der übernommene Wert wird nicht angezeigt.
    • Kontextmenü Inhalt löschen aufrufen oder Entf-Taste drücken.

Für ADF-Maschinen sind folgende Spalten verfügbar.

Für jeden Eintrag der oberen Tabelle geben Sie in diese Tabelle die gewünschten Korrekturwerte für die Fadenführer ein.

Y

Fadenführer (1A-16B)

Ka

KIa

Fadenführer-Korrekturwert (links), wenn der autarke Fadenführer außerhalb des eigenen Farbfeldes abgestellt wird.

Wertebereich: -120 bis 120
Schrittweite: 0.5=1/32 Zoll=0,8 mm

Kb

KIb

Fadenführer-Korrekturwert (rechts), wenn der autarke Fadenführer außerhalb des eigenen Farbfeldes abgestellt wird.

Wertebereich: -120 bis 120
Schrittweite: 0.5=1/32 Zoll=0,8 mm

K<I>a

Fadenführer-Korrekturwert (links), wenn der autarke Fadenführer im eigenen Farbfeld abgestellt wird.

Wertebereich: -120 bis 120
Schrittweite: 0.5=1/32 Zoll=0,8 mm

K<I>b

Fadenführer-Korrekturwert (rechts), wenn der autarke Fadenführer im eigenen Farbfeld abgestellt wird.

Wertebereich: -120 bis 120
Schrittweite: 0.5=1/32 Zoll=0,8 mm

<- -> +/- [mm]

Korrektur der Einlegeposition für autarke Fadenführer ( ADF )

  • Positiver Wert: nachlaufender Fadenführer
  • Negativer Wert: vorlaufender Fadenführer

Wertebereich: -100 bis 100
Schrittweite: 0.1 mm

^ v +/- [mm]

Korrektur des Einlegewinkels für autarke Fadenführer (ADF)

  • Positiver Wert: Steilerer Fadenwinkel
  • Negativer Wert: Flacherer Fadenwinkel

Wertebereich: -2.0 bis 5.0
Schrittweite: 0.1 mm

MSEC

Schlittengeschwindigkeit, wenn dieser Fadenführer eingesetzt wird.

Besonders hilfreich für technische Gestricke.

V

Reduzierte Schlittengeschwindigkeit von der Schlittenumkehr bis zum Erreichen des Einsatzbereiches des Fadenführers.

Schlittengeschwindigkeit (n) für den Fadenführer reduzieren (n = 0..3). Die Geschwindigkeit wird von der Schlittenumkehr bis zum Erreichen des Einsatzbereiches des Fadenführers auf 75% reduziert. Anschließend kann zwischen folgenden Möglichkeiten gewählt werden:

  • 1 = Beschleunigung auf 100%
  • 2 = Abbremsen auf 50%, Geschwindigkeit beibehalten über eine Gestrickbreite von 2 Zoll, Beschleunigung auf 100%
  • 3 = Abbremsen auf 50%, Geschwindigkeit beibehalten über eine Gestrickbreite von 5 Zoll, Beschleunigung auf 100%
  • 0 = Aufheben der fadenführerspezifischen Schlittengeschwindigkeit

^+/-[mm]

Korrektur der "Hochposition" für autarke Fadenführer

Standard: 0 mm

Wertebereich: -2.0 bis 5.0
Schrittweite: 0.1 mm

v+/-[mm]

Korrektur der "Tiefposition" für autarke Fadenführer

Standard: 0 mm

Wertebereich: -2.0 bis 5.0
Schrittweite: 0.1 mm

A-MSEC

Maximale Fadenführer-Geschwindigkeit bei autarker Fadenführer-Fahrt

Standard: 2.0 Meter/Sekunde

Wertebereich: 0.05 bis 2.0
Schrittweite: 0.05

F

Automatische, systemunabhängige Fadenführer-Nachführung am Gestrickrand √ = ausschalten

Funktion für das automatische Nachführen der Fadenführer bei Formänderungen ein- oder ausschalten.

Weicht der Abstand zwischen Fadenführer und Gestrickrand ab, werden die Fadenführer automatisch dem Gestrickrand nachgeführt.

Grundlage: YDF-Wert aus Fadenführer-Abstand vom Gestrickrand (YD)

  • Automatisches Nachführen einschalten (Standardeinstellung)
  • Automatisches Nachführen ausschalten
  • Für musterspezifische Untereinträge:
    • Keine Vorgabe (= Don’t Care)
      Wert aus der vorherigen Zeile übernehmen.
      Der übernommene Wert wird nicht angezeigt.
    • Kontextmenü Inhalt löschen aufrufen oder Entf-Taste drücken.
