W-Maschine – Schussfadenführer Qt1 Qt2 Qt3
Für die CMS W-Maschine stehen weitere Schussfadenführer zur Verfügung:
|
Qw-Fadenführer Ein Schussfadenführer kann pro System eingesetzt werden. |
|
|
Qt-Fadenführer Bis zu drei Schussfadenführer können pro System eingesetzt werden. |
|
Die Qt-Schussfadenführer gibt es in drei Ausführungen:
- Qt1 – 141 mm (ID 4170 282 857)
- Qt2 – 161 mm (ID 4170 282 858)
- Qt3 – 181 mm (ID 4170 282 859)

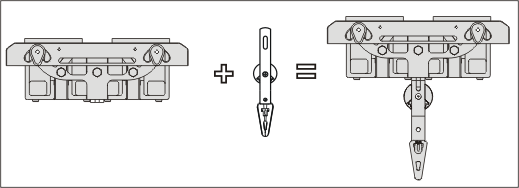

Der Fadenführermitnehmer (A) greift außerhalb des Fadenführerschlittens und schiebt den Fadenführer.
Vorteil:
- Für den Schussfaden wird kein zusätzliches System benötigt.
- Schussfaden einlegen und umschließen erfolgt im selben System.
- Genaue und ruhige Schussfadeneinlage durch breite Führung der Qt-Schussfadenführer auf der Schiene.
|
Arbeiten mit Qt |
Schussfaden einlegen und Stricken erfolgen im selben System (S2).
|
|
Die Fadenführer müssen sich auf unterschiedlichen Spuren befinden.Hinweise:
- Höhe des Qt-Fadenführers = Höhe eines Normal-Fadenführers
- Den Fadenführer-Bügel nehmen Sie vom entsprechenden Normal-Fadenführer.
- Nach Fadenbruch oder manuellem Verschieben müssen Qt-Fadenführer auf die zuletzt gültige Position gestellt werden.
Andere Positionen führen zu unbestimmten Fadenführer-Bewegungen. - Andere Positionen führen zu unbestimmten Fadenführer-Bewegungen und Beschädigungen.
