Technik (Gruppe)

Registerkarte Start -> Gruppe Technik

In der Gruppe Technik haben Sie Zugriff auf folgende Funktionen:

Bearbeitung

Die Technik-Bearbeitung des aktiven Musters starten.

Symbol

Muster nach Technik kontrollieren und korrigieren. Änderungen gehen nach wiederholter Technik-Bearbeitung verloren.

Gestrick

Muster nach Technik anhand der realitätsnahen Maschendarstellung kontrollieren. Diese Vorschau können Sie nicht bearbeiten.

Vor der Technik-Bearbeitung sind die Icons Symbol und Gestrick ausgegraut.

Nach der Technik-Bearbeitung erscheinen die Icons farbig. Unten links in der Gruppe erscheint das Icon OK .

Wenn Sie nach der Technik-Bearbeitung die Symbolansicht nach Technik editieren, erscheint das Icon Stift, unten links in der Gruppe Technik.

Wenn Sie nach der Technik-Bearbeitung die Symbolansicht vor Technik editieren, erscheint das Icon Veraltet, unten links in der Gruppe Technik.

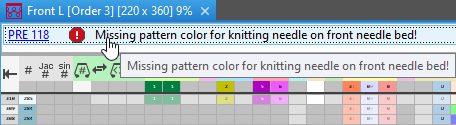

Sollten bei der Technik-Bearbeitung Fehler auftreten, werden diese in der Meldungszeile innerhalb des Dokumentfensters angezeigt.

Klicken Sie auf die Fehlermeldung, um weitere Informationen zur Fehlerursache, Platzierung im Muster und mögliche Behebung zu erhalten.

Bei schwerwiegenden Fehlern wird die Technik-Bearbeitung abgebrochen.
Die Fehlermeldungen werden mit einem roten Icon gekennzeichnet.
Warnungen werden mit gelbem Icon gekennzeichnet.
Die Technik-Bearbeitung wird fortgesetzt.
