So legen Sie neue Maße an
Maße
- Maße sind Längenwerte mit Namen
- Sie entsprechen einer Variablen mit Namen und sind in einer Tabelle organisiert.
- Ein Maß kann horizontal und vertikal verwendet werden.
- In einem Strickteil kann nur eine Richtung des Maßes verwendet werden.
- Durch eine Formel lässt sich ein Maß in einem Strickteil in beide Richtungen verwenden.
- Maßtypen:
- Unabhängige, direkte Maße:
Wert ändert sich innerhalb einer Größe nicht.
- Abhängige, indirekte Maße (Formeln):
Berechnen sich über eine Formel aus direkten oder aus indirekten Maßen innerhalb einer Größe.
z.B. Höhe ist 1.2 * Breite
- getrennte Tabellen für Maße und Formel
- Unterzeilen unter dem entsprechenden Maß zeigen die Verwendung im Strickteil an.
- Maße und Einheit gehen aus der Auftragsanalyse hervor.
- Die Maßeinheit (cm) ist eingestellt.
- Bemaßungsschnitt ist geöffnet.

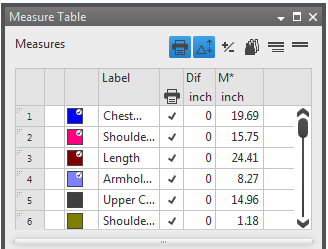

- Toolfenster Maße
ist geöffnet.
Maße
- 1
- Kontextmenü in der Spalte Zeilen-Nr. der Tabelle Maße öffnen.
- 2
- auswählen.
- In der Tabelle wird unten eine Zeile mit einer Standardbezeichnung angefügt.
- 3
- Zelle für die Bezeichnung anklicken.
- 4
- Bezeichnung für das Maß umbenennen.
- 5
- In der Spalte M* das Maß in der voreingestellten Maßeinheit eingeben.
- Das neue Maß steht für Bemaßungen im Schnitt zur Verfügung.
Nach Abschluss die Tabelle bereinigen:
Entfernen Sie unbenutzte Maße.
Mögliche Folgeschritte:
So weisen Sie neue Bemaßungen zu
So tragen Sie Korrekturwerte ein
