So fügen Sie ein Bild hinzu

Bemaßungsansicht ist geöffnet

1: Kontextmenü Bild importieren auf dem Hintergrund der Bemaßungsansicht aufrufen.

Dialog Öffnen erscheint

2: Bitmap-Datei (*.bmp, *.png, *.jpg) auswählen.

3: Mit Öffnen bestätigen.

Beispiele für Bilder

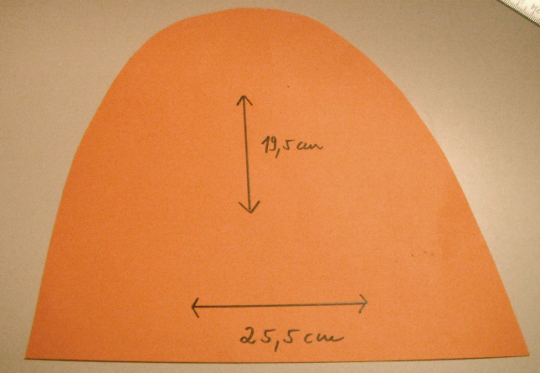

Scans einer Papp-Schablone

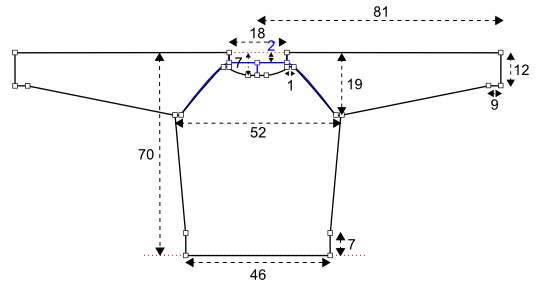

Grafik als Vorlage für die Schnittgeometrie

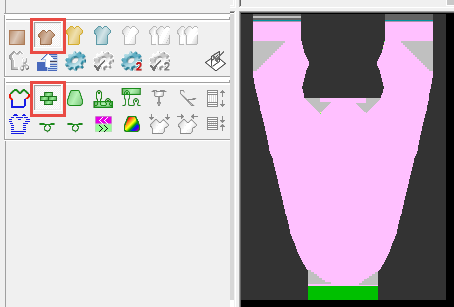

Symbolansicht der M1plus als Vorlage für ein Strickteil

Kontextmenü Neues Strickteil aus Bild erzeugen auf dem Hintergrund des importierten Bilds aufrufen.

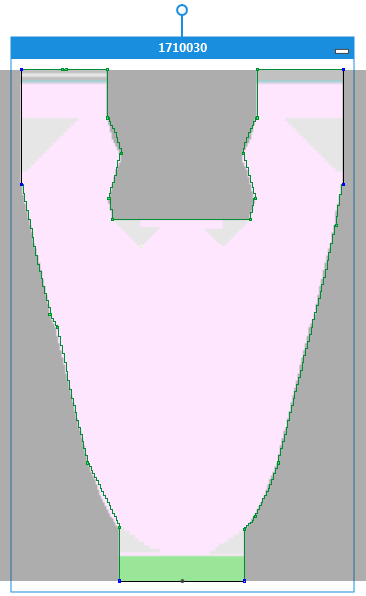

Farbflächen eines importierten Bilds als Vorlage für ein Schnittelement

Kontextmenü Schnittelement aus Farbfläche unter Cursor erzeugen auf dem Hintergrund des importierten Bilds aufrufen.

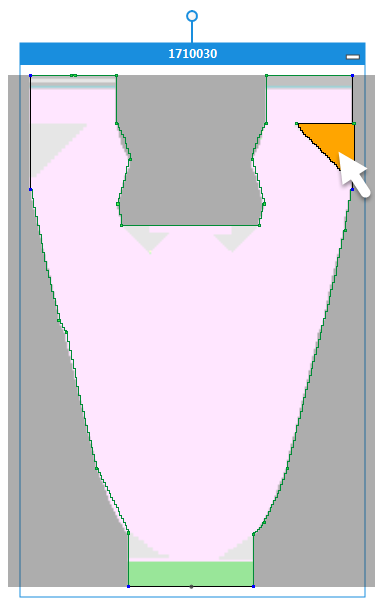

Kleine Farbfläche mit Umgebung in abweichenden Farben eines importierten Bilds als Vorlage für ein Schnittelement

Kontextmenü Schnittelement (Mindestgröße 5x5) aus Farbfläche unter Cursor und Nachbarfarbe erzeugen auf dem Hintergrund des importierten Bilds aufrufen.
