Abketteln

So definieren Sie einen Abkettelbereich im Ausschnitt:

  1. Bemaßungsschnitt ist in Bemaßungsansicht geöffnet.
  2. Start- und Endpunkt des Abkettelbereichs sind horizontal und vertikal bemaßt.
    1

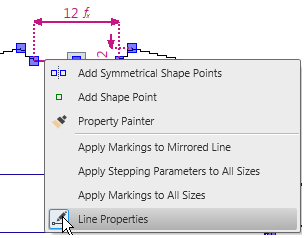

    Kontextmenü für die linke Schnittlinie des Abkettelbereichs öffnen.
    2
    Linieneigenschaften wählen.
  1. Toolfenster Linieneigenschaften erscheint.

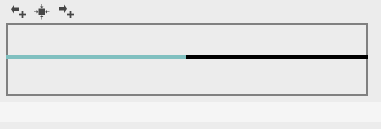

  2. In der Detailansicht rechts erscheinen die ausgewählte Schnittlinie und die gespiegelte Schnittlinie.
    3. 3
    Im Gruppenfeld Stufungsvorgabe keine Einstellungen vornehmen.
    4
    In der Linientabelle auf die Zeile mit Linien-Kennung M wechseln.
    5
    In der Spalte Funktion im Listenfeld die Option Abketteln auswählen.
  3. Spalte Abketteln Modul erscheint.
    4. 6
    In der Spalte Abketteln Modul im Listenfeld das Modul Abketteln, Ausschnitt, Beginn, schnell, 01 auswählen.
  1. Die ausgewählten Abkettel-Vorgaben sind für die Schnittlinie festgelegt.
