Spickel

So definieren Sie einen Schulterspickel:

  1. Bemaßungsschnitt ist in Bemaßungsansicht geöffnet.
  2. Schnittlinie der Schulter ist gespiegelt.

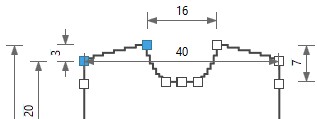

  3. Start- und Endpunkt der Schulter sind horizontal und vertikal bemaßt.
  4. Stufungsvorgaben für die Schulter sind eingegeben.
    1
    Kontextmenü für die linke Schnittlinie der Schulter öffnen.
    2
    Linieneigenschaften wählen.
  1. Toolfenster Linieneigenschaften erscheint.

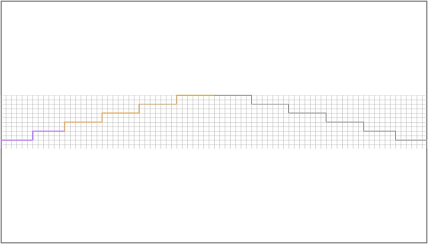

  2. In der Detailansicht rechts erscheinen die ausgewählte Schnittlinie und die gespiegelte Schnittlinie.
    3. 3
    Im Gruppenfeld Stufungsvorgabe keine Einstellungen vornehmen.
    4
    In der Linientabelle auf die Zeile mit Linien-Kennung M wechseln.
    5
    In der Spalte Funktion im Listenfeld die Option Spickel auswählen.
  3. Die Funktion der Hauptlinie M vererbt sich auf die Unterlinien.
    4. 6
    Auf die Rubrik Attribute wechseln.
    7
    Kontrollkästchen Mit Abstrickreihen aktivieren.
  4. Schaltfläche Optionen… erscheint freigeschaltet.
    5. 8
    Schaltfläche Optionen… anklicken.
  5. Dialog Optionen – Spickel abstricken erscheint.
    6. 9
    Unter Reihenzahl in den Eingabefeldern Zusätzliche Strickreihen jeweils einen Wert für den linken und rechten Spickel auswählen.
  6. Kontrollkästchen Reihenanzahl mit Interlock angleichen erscheint bei ungleichen Werten für links und rechts freigeschaltet.
    7. 10
    In den Eingabefeldern Strickreihen innerhalb Spickellinie jeweils einen Wert für den linken und rechten Spickel auswählen.
  7. Kontrollkästchen Reihenanzahl mit Interlock angleichen erscheint bei ungleichen Werten für links und rechts freigeschaltet.
    8. 11
    Kontrollkästchen Abketteln aktivieren.
  8. Listenfeld für die Strickelement-Auswahl erscheint freigeschaltet.
    9. 12
    Im Listenfeld ein Strickelement auswählen.
    13
    Einstellungen mit bestätigen.
  9. Dialog Optionen – Spickel abstricken schließt sich.
  1. Die ausgewählten Vorgaben sind für die Schnittlinie festgelegt.
