Zunahme-Vorgaben

So ändern Sie die Zunahme-Vorgaben in der Schnittlinie nach der Taille:

  1. Bemaßungsschnitt ist in Bemaßungsansicht geöffnet.
  2. Zunahme-Stufungsvorgaben sind eingegeben.
  3. Zunahme-Modul Zunahme, Ausdecken, Stopfen ist erforderlich.
  4. Zunahme-Breite 4 ist erforderlich.
  5. 1 Masche Zunahme-Überdeckweite ist erforderlich.
    1
    Kontextmenü für die linke Schnittlinie der Zunahme nach der Taille öffnen.
    2
    Linieneigenschaften wählen.
  1. Toolfenster Linieneigenschaften erscheint.

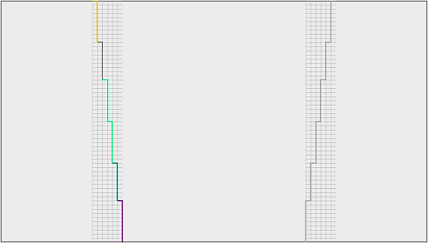

  2. In der Detailansicht rechts erscheinen die ausgewählte Schnittlinie und die gespiegelte Schnittlinie.
    3. 3
    Im Gruppenfeld Stufungsvorgabe keine Einstellungen vornehmen.
    4
    In der Linientabelle die Linien-Kennung M der Hauptzeile anklicken.
  3. Im Gruppenfeld unten erscheinen die Attribute der Linie M.
    4. 5
    Auf die Rubrik Attribute wechseln.
    6
    Im Gruppenfeld Zunehmen im Listenfeld das Modul Zunahme, Ausdecken, Stopfen auswählen.
    7
    Im Eingabefeld Breite den Wert 4 wählen.
    8
    Im Listenfeld Überdeckweite die Option 1 Masche auswählen.
  4. Die Zunahme-Vorgaben der Hauptlinie M vererben sich auf die Unterlinien.
  1. Die ausgewählten Zunahme-Vorgaben sind für die Schnittlinie festgelegt.
