Trabajar con corrección de variador (VCI)

I. Abrir la ventana de herramientas Corrección de variador (VCI) y seleccionar y modificar la entrada en el elemento de tisaje local:

La columna de control Corrección del variador (VCI) es visualizada.

1: Abrir el elemento de tisaje local Trenza 3x3 local.

2: En la cinta de opcionesInicio en Ventana de herramientas abrir el menú de selección y seleccionar Datos Setup.
- o -
directamente debajo de Parámetro hacer clic en el símbolo Datos Setup

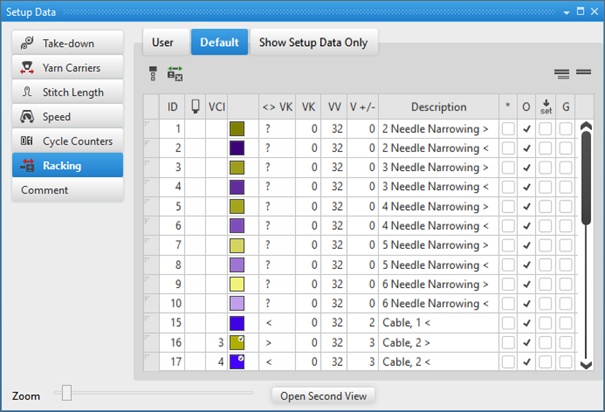

Aparece la ventana de herramientas Datos Setup.

3: Seleccionar la pestaña Estándar.

4: Seleccionar el índice se corrección de variador deseado en la columna y entrar Transferencia en el elemento de tisaje en la columna de control de las pasadas técnicas.

Opciones en la barra de herramientas

	Selección del valor estándar para la entrada en la columna de control
	Eliminación de una entrada en la columna de control
	Mostrar valores relativos a la muestra
	Ocultar valores relativos a la muestra

Etiquetas de las columnas en la ventana de herramientas Corrección de variador (VCI)

Columna	Visualización		Área de ajustes
ID / IDv / ID^	Numeración consecutiva y ordenación de las entradas
	Selección de la velocidad para la entrada en la columna de control
VCI	Índice para la asignación indirecta de corrección de variador		VCIn n= 1-50
Color	Visualización de los colores para la entrada en las columnas de control
	La columna solo es visualizada en la pestaña Usuario
		En la pestaña Usuario nuevas líneas (entradas) agregadas
		Índice de corrección de variador proveniente de la pestaña Estándar (Entradas provenientes de elementos de tisaje de STOLL)
<> VK	Dirección de la corrección del variador VKn>m Corrección de variador hacia la derecha VKn<m Corrección de variador hacia la izquierda		n = A – Z < = hacia la izquierda > = hacia la derecha
VK	Valor de corrección del variador		m = 0 -10, ? ? = valor indefinido (para ajustar en la MC) m = 0: Sin corrección
VV	Velocidad del variador		VV = n n = 1-32
V +/-	Sobrevariador V+n El variador se sigue desplazando en el valor n y regresa inmediatamente. V-n El variador se desplaza en el valor n en dirección contraria y después a la posición del variador.		V+/- n n = 1-24

Columna	Visualización
Descripción	Comentario para el uso de la entrada
*		La entrada no es definida como favorito, es decir que la entrada solo aparece en la tabla Estándar como disponible para la selección.
*		La entrada es definida como favorito, es decir que la entrada solo aparece en la tabla Usuario o directamente en el menú contextual en las columnas de control como disponible para la selección.
O		El valor no puede ser sobrescrito (Overwrite) por una entrada proveniente de otra tabla.
O		El valor puede ser sobrescrito (Overwrite) por una entrada proveniente de otra tabla. (Estándar)
		La entrada no es aplicada a los datos Setup. : Todas las entradas utilizadas en la muestra son aplicadas al setup de manera predeterminada.
		La entrada es aplicada a los datos Setup. : De este modo es posible aplicar entradas adicionales a los datos Setup que no están siendo utilizadas en la muestra.
G		Todas las indicaciones en la tablaEstándar / Usuario son Especificaciones de STOLL (STOLL template) ¡La modificaciones en la tabla son relativas al proyecto! : Al crear un nuevo proyecto de muestra se utiliza la plantilla de STOLL.
G		Estas indicaciones en la tabla Estándar / Usuario ahora son Especificaciones de usuario (user template) Las modificaciones en la tabla son guardadas en la plantilla de usuario para siguientes proyectos. : Al crear un nuevo proyecto de muestra se utiliza la plantilla de usuario.

Otros comandos de variador se visualizan de acuerdo con el tipo de máquina utilizado.
