Comportamiento de la tabla Estirador principal (WMF) después del procesamiento técnico
I. Realizar el procesamiento técnico:
Muestra de diseño está abierta.- La estructura deseada está creada.
- Modificaciones relativas a la muestra fueron realizadas en la columna de control
Estirador principal (WMF).
- 1
- Iniciar el procesamiento técnico para la muestra seleccionada con el botón
en la cinta de opciones Inicio bajo Técnica. - En la ventana de documento
el resultado es visualizado en la vista de símbolos no protegida contra escritura. - 2
- En la Cinta de opciones Inicio bajo Parámetro pulsar el símbolo
Datos Setup.
- Aparece la ventana de herramientas Datos Setup.
:

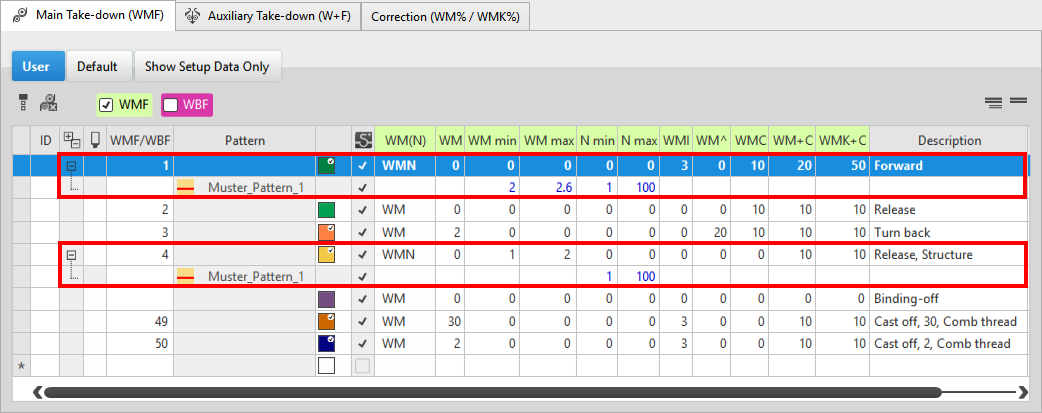

A través del procesamiento técnico se generan sub-líneas con valores calculados para algunos valores de estiraje.
- Valores en la línea principal = 0
Valores de estiraje en las sub-líneas son calculados en base a la información en la línea principal y a la anchura de la muestra. - Valores en la línea principal > 0
Para las sub-líneas no se calcula una nueva entrada.
Atención:
Si Ud. cambia un valor en una sub-línea, el mismo no será adaptado en caso de modificar la anchura de la muestra.
