Módulo de técnica Directorio Transición de Jacquard, Intarsia

: En estos subdirectorios se encuentran los elementos de tisaje para inicio de la red y fin de la red para el tisaje de un Jacquard como intarsia (puentes de hilo) con el anverso de la imagen delante o atrás.

:

Explicación de símbolos adicionales en el sector de búsqueda y en el sector de ejecución

En sector de búsqueda:

En el sector de ejecución:

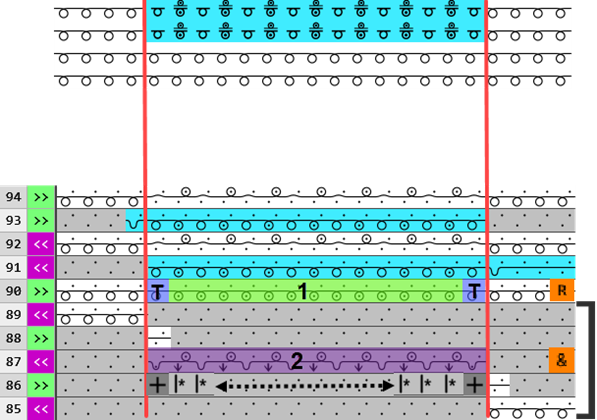

Ejemplo Transición de Jacquard para un Jacquard con red 1x1:
Inicio de la red, de dos pasadas, Jacquard en Intarsia



Azulejo utilizado deInicio de la red, de dos pasadas, Jacquard en Intarsia

En sector de búsqueda

Pasadas de atributos

Cara de la imagen del Jacquard delante

Inicio de la red para revés de Jacquard red 1x1

Pasada de repetición

Anchura excesiva

: El símbolo en este caso causa un posicionamiento de las informaciones en la primera aguja en el lado derecho e izquierdo del campo de color (celeste).

Definición del ciclo de anchura para la repetición abarcando la anchura del campo de color

Pasada de búsqueda



Color de definición



En el sector de ejecución



Columna de función

La información de la pasada sobrescribe la última pasada que teje antes del inicio de la red (pasada de referencia):

  • en el borde de campo de color izquierdo y derecho con 'T' Transparente
    • La acción de la aguja de la muestra de diseño se mantiene
  • las restantes acciones de la aguja del campo de color con las acciones de la aguja del ciclo de anchura
    • Malla delante (sin transferencia).

: En un azulejo solo una pasada con debe estar definida como pasada de referencia.

Pasada de ejecución adicional con modo de sobrescritura que se refiere a la pasada de referencia anterior o a la siguiente.

: En este ejemplo esta pasada de ejecución es insertada antes de la pasada de referencia y sobrescribe así una pasada adicional de la muestra de diseño con las acciones de la aguja indicadas.

  • en el borde de campo de color izquierdo y derecho conMalla cargada
  • las restantes acciones de la aguja del campo de color con las acciones de la aguja del ciclo de anchura
    • Malla ^ con transferencia hacia delante



: El azulejo del elemento de tisaje Inicio de la red, de dos pasadas, Jacquard en Intarsia es procesado por las reglas técnicas durante el procesamiento técnico.
