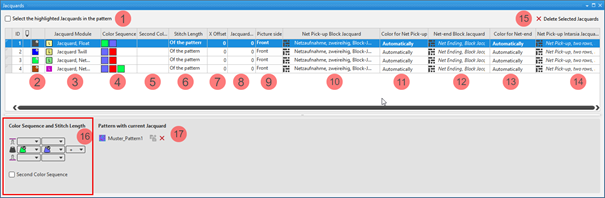

Editar / modificar Jacquards insertados

1

Seleccionar Jacquards seleccionados en la muestra

Jacquards seleccionados en la tabla no son visualizados como selección en la muestra.
: Selección a través de la primera columna en la tabla.

Jacquards seleccionados en la tabla son visualizados como selección en la muestra.

ID

Numeración consecutiva de los sectores de Jacquard

2

Para dibujar un módulo Jacquard en la muestra

• El sector Jacquard tiene los mismos colores que el Jacquard seleccionado:
  No se necesita realizar otra entrada en la tabla
• El sector Jacquard tiene otros colores que el Jacquard seleccionado:
  Es necesario realizar otra entrada en la tabla

Color de índice: Utilización en el sector de búsqueda de un Color Arrangement

: Si en el proyecto de muestra hay varias muestras, el color es marcado con (Utilizado) de acuerdo con el documento (muestra) activo.

3

Visualización del módulo de Jacquard utilizado

• Nombre del módulo Jacquard con identificación 'L' por Local
• Color del elemento de tisaje asignado bajo Propiedades

4

Visualización del orden de los colores para la primera y segunda pasada de muestra si Segundo orden de los colores no está activo.

5

Visualización del orden de los colores para la segunda pasada de muestra si Segundo orden de los colores no está activo.

6

Especificación para longitud de malla que debe ser utilizada en la muestra.

• Utilizar de la muestra
• Utilizar del módulo
• Personalizado

7

Valor en agujas para el desplazamiento horizontal de módulos Jacquard

8

Valor en agujas, en cuánto debe ser más angosto el revés de Jacquard en relación al anverso de la imagen.

9

Anverso de imagen en fontura anterior / posterior / anterior-posterior

10

Visualización del elemento de tisaje utilizado para el inicio de red en Jacquards continuos.

11

Especificación del color (guiahilos) que es utilizado para el elemento de tisaje inicio de la red

12

Visualización del elemento de tisaje utilizado para el fin de red en Jacquards continuos

13

Especificación del color (guiahilos) que es utilizado para el elemento de tisaje fin de red

14

Visualización del elemento de tisaje utilizado para el inicio de red en intarsia con revés de Jacquard

15

Eliminar Jacquards seleccionados

El Jacquard seleccionado es eliminado de todas las muestras en las que es utilizado.

16

Orden de los colores y longitud de mallas

Visualización o cuadro de edición para la longitud de malla por color / sistema para fontura atrás

: Depende de la selección bajo Longitud de malla ((6)).

Visualización en el orden de los colores desde la izquierda para el sector de Jacquard seleccionado en la tabla

Visualización o cuadro de edición para la longitud de malla por color / sistema para fontura delante

: Depende de la selección bajo Longitud de malla ((6)).

Orden de los colores segunda pasada de muestra

Ajustes estándar
El orden de los colores es el mismo que en la primera pasada de muestra

Definición del orden de los colores para la segunda pasada de muestra es posible.

:
: Panel de entrada para el orden de los colores para la segunda pasada de muestra es visualizado.

17

Lista de las muestras donde es utilizado el Jacquard seleccionado en la tabla.

: Atención:
De manera predeterminada se agrupan los sectores de Jacquard con el mismo módulo de Jacquard y con los colores exactamente iguales.

Dividir sectores de Jacquard agrupados.

: Necesario si para los sectores de Jacquard se deben realizar diferentes configuraciones.

Módulo de Jacquard insertado en la muestra es eliminado del sector en la muestra.

Resultado:
En el sector de muestra ya no hay guardado ningún módulo Jacquard.
