Crear forma como corte de líneas en el proyecto de muestra

Abrir la pestaña Cortes:

    1
    En la ventana de herramientas Elementos de tisaje seleccionar la pestaña Cortes.
  1. En la ventana de herramientas se visualizan los cortes existentes del proyecto de muestras.
    2. 2
    Posicionar el cursor en la ventana de herramientas y abrir el menú contextual con el Botón derecho del ratón.
    3
    En el menú contextual seleccionar Crear nuevo corte con el tamaño M....
  2. El diálogo Nuevo corte de líneas es abierto.
    3. 4
    Seleccionar el formato de entrada deseado.
    5
    Confirmar con el botón OK.
  3. Nuevo corte de líneas (corte básico) es visualizado gráficamente como rectángulo en la pestaña Cortes y en una nueva ventana de documento Nuevo corte xx [tamaño x].

: Para los cantos de corte del corte de líneas se utilizan atributos estándar.

    6
    Para la creación de un corte de líneas desde el rectángulo visualizado en la Cinta de opciones bajo Propiedades pulsar el botón Tabla de líneas.
    - o -
    Utilizar el gráfico visualizado en la ventana de documento .
    7
    Crear las líneas de corte deseadas.
    8
    Asignar atributos de líneas de corte deseados.

: Puede elegir el método de trabajo que prefiera dado que ambas vistas siempre se adaptarán mutuamente.

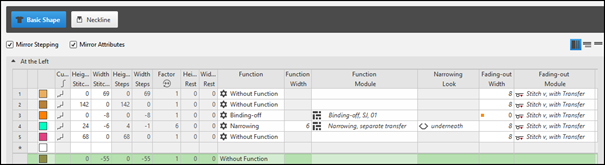

Corte básico: Pieza delantera - Remallar en sisa

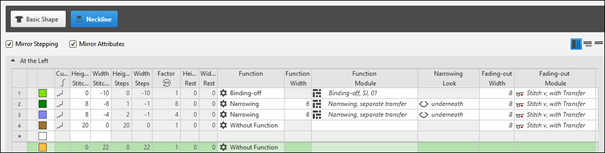

Elemento de corte: Escote simétrico - Cuello redondo

Adaptar posicionamiento del elemento de tisaje Inicio, Escote en V

    1
    Seleccionar la línea de corte deseada.
    2
    Con Propiedades de líneaabrir la ventana de herramientas.
    3
    En el apartado Marcas bajo X y Y modificar el posicionamiento del elemento de tisaje Inicio, Escote en V.
    4
    De ser necesario, realizar más modificaciones.
  1. El elemento de tisaje es posicionado en la línea de corte a la izquierda (punto final) dado que el remallado debe ser procesado de izquierda a derecha.

1

Posicionamiento del elemento de tisaje en Iniciar escote en V, malla v-v

  • X – valor: 0
  • Y – valor: 0
  • Alineamiento: Arriba a la izquierda - ángulo superior izquierdo

: El elemento de tisaje no está visible en la muestra con el corte posicionado a causa del símbolo de forma Remallar.

2

Posicionamiento del elemento de tisaje en Iniciar escote en V, malla v-v

  • X – valor: 0
  • Y – valor: -1
  • Alineamiento: Arriba a la izquierda

3

Posicionamiento del elemento de tisaje en Iniciar escote en V, malla v-v

  • X – valor: -11
  • Y – valor: -1
  • Alineamiento: Arriba a la izquierda
