Crear forma como corte de líneas en el proyecto de muestra

Abrir la pestaña Cortes:

  1. El corte de líneas está creado.
  2. El corte de línea está guardado como xx.slsf.
    1
    En la ventana de herramientas Elementos de tisaje seleccionar la pestaña Cortes.
  1. En la ventana de herramientas se visualizan los cortes existentes del proyecto de muestras.
    2. 2
    Posicionar el cursor en la ventana de herramientas y abrir el menú contextual.
    3
    En el menú contextual seleccionar Importar corte....
  2. El diálogo Abrir es visualizado.
    3. 4
    Seleccionar el corte deseado entrando la ruta.
    5
    Confirmar la selección con el botón Abrir.
  1. El corte de líneas (corte básico) guardado es visualizado en la pestaña Cortes.
    2. 6

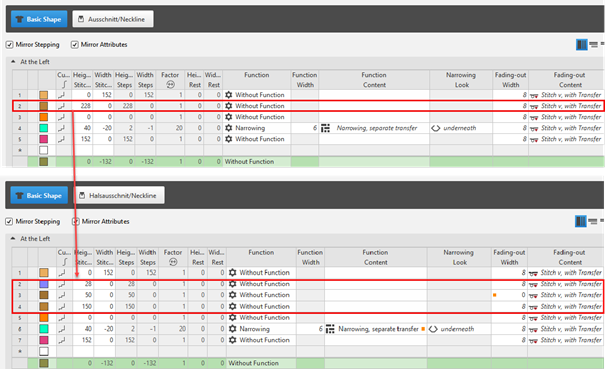

    Eventualmente modificar la Línea de corte (2) existente.

: La modificación de la línea sirve para posicionar mejor los sectores de tisaje.

    7
    Asignar atributos de líneas de corte deseados.

Corte básico: Pieza delantera modificada



Tipo de elemento de corte: Escote simétrico
