外凸折线

如何定义袖山斜线：

  1. 尺寸模型在尺寸标注视图中打开。
  2. 袖笼收针的起始点和结束点已进行了横向和纵向标注。
    1
    打开袖山收针左侧斜向模型线的右键菜单。
    2
    选择线属性。
  1. 出现线属性工具窗口。
    2. 3
    激活 显示线预览。
  2. 所选模型线和对称模型线出现在右侧的线预览里。
    3. 4
    转到收放针参数分组框。
    5
    在收放针曲线类型列表框里选择外凸选项。
  3. 详细视图更新。
    4. 6
    保持步宽编辑框里的数值0不变。
    7
    在步高列表框里选择偶数选项。。
    8
    在结束线的最小高度编辑框里选择数值4。
  4. 详细视图更新。
  1. 取自默认设置的收针所用模块、宽度和外观借助收针功能分配到子行里。
    如何更改收针设置

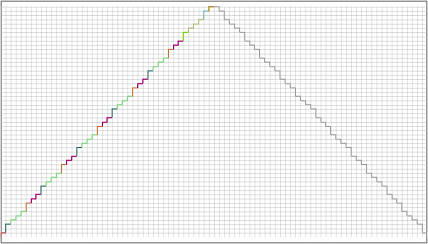

  2. 袖山收针过程形成一条向外弯曲的斜线。
