均匀收针

如何定义大身均匀收针：

  1. 需要六步均匀收针。
  2. 尺寸模型在尺寸标注视图中打开。
  3. 收针的起始点和肩结束点已进行了横向和纵向标注。
    1
    打开后片收针左侧斜向模型线的右键菜单。
    2
    选择线属性。
  1. 出现线属性工具窗口。
    2. 3
    激活 显示线预览。
  2. 所选模型线和对称模型线出现在右侧的线预览里。
    3. 4
    转到收放针参数分组框。
    5
    在收放针曲线类型列表框里选择均匀收针选项。
  3. 详细视图更新。
    4. 6
    选择步数单选按钮。
  4. 右侧的编辑框被激活。
  5. 标记数量单选按钮的编辑框变灰。
    6. 7
    在编辑框里选择数量6。
  6. 详细视图更新。
    7. 8
    在步高列表框里选择偶数选项。。
    9
    在覆盖宽度列表框里选择1针选项。
    10
    在收针外观列表框里选择下面选项。
    11
    点击模型线表里主行的ID MM。
  7. 主行属性出现在下面分组框里。
    8. 12
    转到线 M 的属性部分。
    13
    在多步骤收针分组框的的列表框里选择均匀收针+罗纹并针，前板线圈模块。
    14
    保持内距离编辑框里的数值0不变。
    15
    点击模型线表里第一子行的ID S. 1M。
  8. S. 1行属性出现在下面分组框里。
    9. 16
    转到线 S. 1 的属性部分。
    17
    保持多步骤收针分组框里列表框中所选模型不变。
    18
    在内距离编辑框里选择数值7。
    19
    点击模型线表里第二子行的ID S. 2。
  9. S. 2行属性出现在下面分组框里。
    10. 20
    转到线 S. 2 的属性部分。
    21
    保持多步骤收针分组框里列表框中所选模型不变。
    22
    在内距离编辑框里选择数值7。
    23
    点击模型线表里第三子行的ID S. 3M。
  10. S. 3行属性出现在下面分组框里。
    11. 24
    转到线 S. 3 的属性部分。
    25
    保持多步骤收针分组框里列表框中所选模型不变。
    26
    在内距离编辑框里选择数值7。

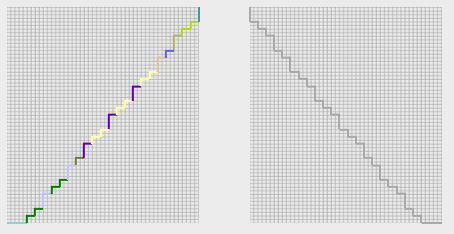

  1. 后片均匀收针过程以一条六步骤收针模型线显示。

均匀收针还有另外一种方式，通过标记点数量而非收针次数而实现。
